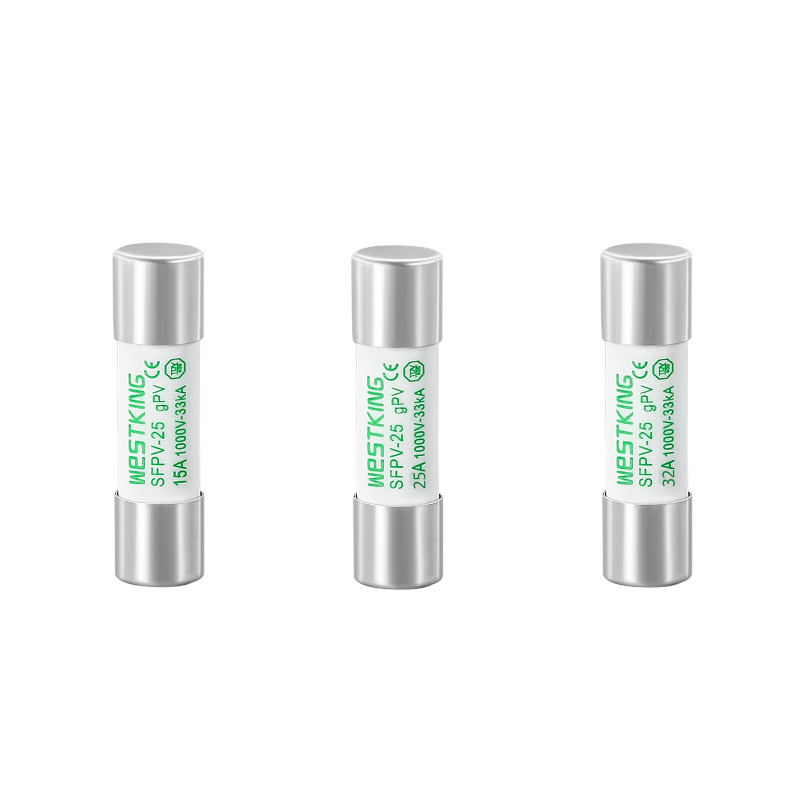

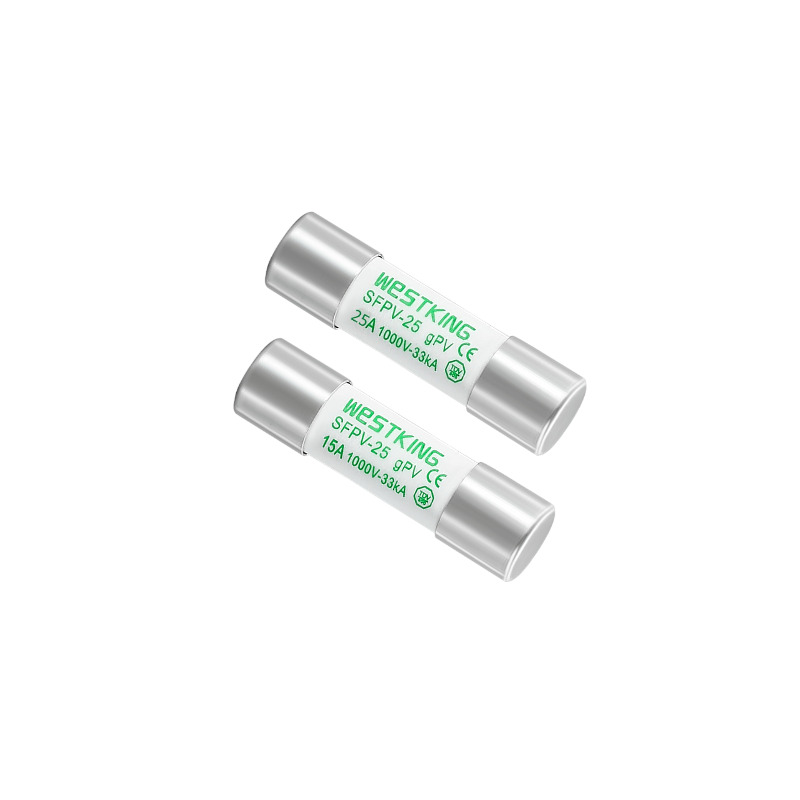

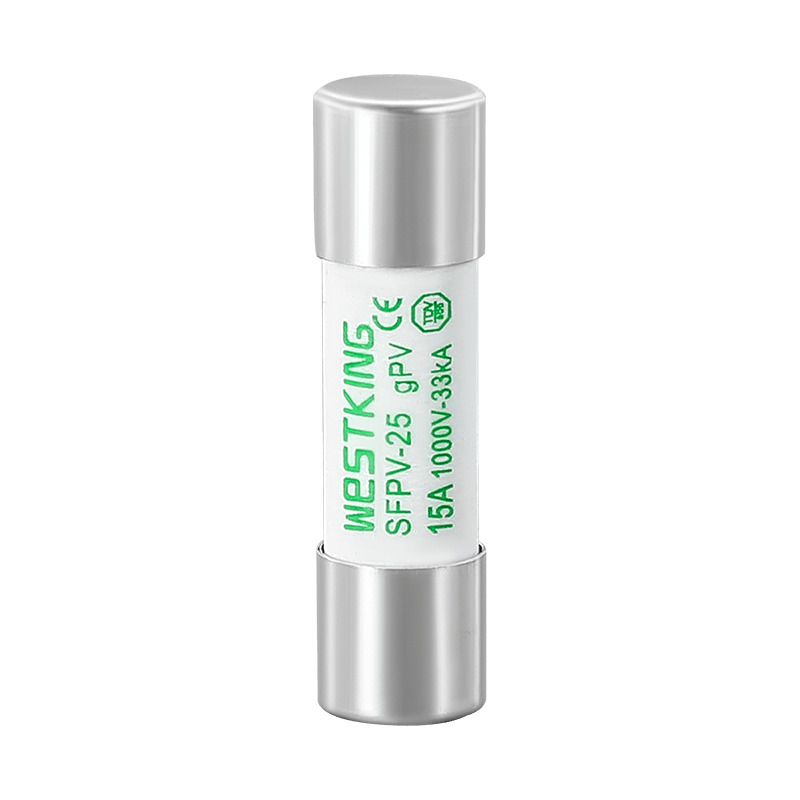

Sistema fotovoltaikoak kontuan hartuta egina, Westking-en SFPV-25 eredua
konfigurazio fotovoltaikoen segurtasuna bermatzeko diseinatutako fotovoltaiko fusible serie gisa sortzen da. Diseinu sofistikatuarekin, fusible-serie honek tenperatura-aldaketen aurrean eta maiz korronte-zirkulazioaren aurrean erresistentzia paregabea eskaintzen du, eta horrela sistemaren iraunkortasun luzea sustatzen du.Sistema fotovoltaikoak babesteko bereziki garatua, Westking-en SFPV-25 eredua
Aplikazio fotovoltaikoen segurtasuna bermatzeko diseinatutako PV fusible serie bat da. Bere eraikuntza aurreratuak tenperaturaren eta korrontearen zikloaren aurkako erresistentzia bikaina eskaintzen du, sistemaren bizitza luzatzen lagunduz. 1000VDC-ko balorazioarekin, SFPV-25 ereduak gutxieneko hausteko ahalmen baxua dauka, fusiblearen korrontearen balioaren 1,35 aldiz. Horri esker, zirkuitu segurua etetea ahalbidetzen du fotovoltaikoek sortutako akats baxuko korronte baldintzetan ere. Babestu zure saretik kanpoko edo sarera lotuta dagoen fotovoltaiko sistema ustekabeko lur-matxuretatik eta linea-matxuretatik Westking-en Protection fusible-linearekin.
• Tentsio nominala: | 1000Vdc |
• Korronte nominalak: | 1A...32A |
•Erabilera kategoria: | gPV |
• Hausteko ahalmen baloratua: | 33 kA |
•Etenen gutxieneko balorazioa: | 1A > 1,45·In 2...32A > 1,35·In |
• Fusiorik gabeko korrontea: | 1,13·In |
•Biltegiratzeko tenperatura: | -40°C ... 90°C |
• Funtzionamendu tenperatura: | -40°C ... 85°C |
•Giro-tenperatura 25°C baino handiagoa bada, mesedez, ikusi WESTKINGen fusibleen tenperatura zuzentzeko koefizienteen taula eta erabiltzailearen eskuliburua.
IEC/EN 60269-1 Fusibleak - baldintza orokorrak
IEC/EN 60269-6 Eguzki-sistema fotovoltaikoetarako fusibleak
UL248-19 Lotura fotovoltaikoak
RoHS betetzen duena
Matxura-korrontea eteteko ahalmen oso baxua
Eraikuntza sendoa sistemaren bizitza luzatzeko
Tenperaturaren zikloaren aurkako erresistentzia
Errendimendu fidagarria bermatuta dago muturreko tenperaturan
Linean dauden PV moduluen babesa
Konbinatzaile-kutxa aplikazioetarako egokia
Sistema fotovoltaiko guztietan aplikagarria
FV sistemen kate/matrize mailan babesa eskaintzen du
Inbertsoreekin eta bateria karga kontrolagailuekin bateragarria
TUV CE
is09001 iatf16949
Txina
Korronte nominatua | I2t (A2s) | Potentzia galera (w) 1.0 In | Pisu garbia | |
Urtzen | Garbiketa | |||
1A | 5 | 16 | 0.9 | 10g |
2A | 8 | 32 | 1.0 | |
3A | 10 | 48 | 1.3 | |
4A | 13 | 65 | 1.5 | |
5A | 22 | 86 | 1.6 | |
6A | 32 | 100 | 1.8 | |
8A | 42 | 135 | 2.1 | |
10A | 50 | 152 | 2.3 | |
12A | 57 | 188 | 2.7 | |
15A | 60 | 230 | 3.0 | |
20A | 80 | 310 | 3.6 | |
25A | 120 | 420 | 4.5 | |
32A | 185 | 660 | 5.0 |
Deskribapena:
1. Fusibleak normalean funtzionatzen du -5 °C eta 40 °C arteko tenperatura tartean, eta ez da zuzenketa gehigarririk behar.
2. Onartutako erabilera-baldintzak -40 °C eta 85 °C artekoak dira.
3. Onartutako erabilera-baldintzen barrutian, ikusi taula hau.
Eskuliburu hau gPV 1000Vdc 10x38mm-ko fusiblearen eta fusiblearen euskarrirako pentsatuta dago, eguzki-energia fotovoltaikoko energia sortzeko babeserako diseinatuta daudenak.
1.Lan Baldintzak
1.1 Giro-airearen tenperatura
Erabilera-baldintza arruntak: giroko airearen tenperatura ez da 40 °C gainditzen; 24 ordutan zehar giro-airearen batez besteko tenperatura ez da 35 °C gainditzen, urtean zehar batez besteko balio txikiagoa neurtuta; giro-airearen gutxieneko tenperatura ez da -5 °C baino txikiagoa. Onartutako erabilera-baldintzak: -40°C eta 85°C artean.
1.2 Altuera
Erabilera-baldintza arruntak: Instalazio-altuera ez da 2000 m-tik gorakoa. Onartutako erabilera-baldintzak: 2000 m-tik 4500 m-ra. Altuera-parametroen zuzenketa: altuera handiagoak isolamenduaren degradazioa, beroa xahutzeko baldintza txarrak eta aire-presioaren aldaketak eragiten ditu batez ere.
a) Altitudea 100 metroko igoera bakoitzeko, metxaren tenperatura igoera 0,1k - 0,5k handitzen da.
b) Altitudea 100 metroko igoera bakoitzeko, giro-tenperaturaren batez bestekoa 0,5k inguru jaisten da.
c) Orokorrean, ingurune irekietan erabiltzen diren fusibleek altuerak korronte nominalean duen eragina alde batera utzi dezakete, eta hala ere baldintza estandarrak hauta ditzakete.
d) Ingurune itxietan erabiltzen diren fusibleek, baldin eta itxituraren giro-airearen tenperatura edo barne-tenperatura altitudearekin nabarmen jaisten ez bada, eta oraindik 40°C-tik gora irits badaiteke, korronte nominala murriztu behar dute. Altitudea 1000 metroko igoera bakoitzeko, korronte nominala % 2 - % 5 murrizten da.
1.3 Baldintza atmosferikoak
Erabilera-baldintza arruntak: Airea garbia da, %50etik gorako hezetasun erlatiboa 40 °C-ko giro-tenperaturan; tenperatura baxuagoetan hezetasun erlatibo handiagoa onartzen da; baldintza horietan, noizean behin, tenperatura aldaketen ondorioz, kondentsazio moderatua gerta daiteke. Erabilera-baldintza arruntak: ez dago kondentsazio nabarmenik, %95eko hezetasun erlatiboarekin.
2.Instalazio baldintzak
Fusiblea horizontalean edo bertikalki instalatu behar da, instalazio espezifikoa benetako egoeraren arabera. Sake elektrikoa 8 mm baino gutxiagokoa izan behar da eta ihesaren distantzia ez da 10 mm baino txikiagoa izan behar. PV Fusiblearen instalazio-kategoria III Klasea da. Instalazio baldintzak honako hauek dira:
a) Bibrazio eta kolpe nabarmenik gabeko leku batean.
b) Leherketa-arriskurik gabeko eta metalak herdoildu edo isolamendua (hauts eroaleak barne) suntsi ditzakeen gas edo hautsik ez duen medio batean.
c) Euririk edo elurrik sartu gabeko leku batean.
3.Instalazio metodoa:
a) TH35 errail estandarraren instalazioa;
b) Torlojuaren zehaztapena: M5;
c) Gomendatutako instalazio-momentua: 2,0 N·m;
d) Momentuaren tolerantzia: ± % 3.
4.Ontziak eta biltegiratzea
Enbalajea: WESTKING-en PV fusibleak paper korrugatuzko barruko kaxetan eta kanpoko kartoietan datoz, euriaren, hezetasunaren erresistentzia eta hauskortasunaren segurtasun-etiketekin.
Biltegiratzea: Tenperatura: -40 °C eta 40 °C artean; Hezetasun erlatiboak ez du % 70 gainditzen 40 °C-tan, % 80 30 °C-tan eta % 90 20 °C-tik beherakoetan; hezetasun-froga, saihestu ur likidoarekin kontaktua eta deformazioa hezetasuna xurgatzearen ondorioz; suaren aurkakoa.
5.Erabilera eta Mantentzea
PV fusibleak langile profesionalek aldian-aldian garbitu eta mantendu behar dituzte, lokailuen egoera ikuskatuz, erabilera segurua bermatzeko. PV Fuse lotura urtzen denean, WESTKINGeko PV Fuse batekin ordezkatzea gomendatzen da. Fusible-elementua ordezkatzen duzunean, kendu hautsa eta beste kutsatzaile batzuk PV Fusible euskarritik
Irakurri arretaz eskuliburu hau, fusibleak behar bezala erabiltzen lagunduko dizu eta. WESTKING New Energy Technology Co., Ltd.-k gure bezeroei kalitate handiko metxak eskaintzen ez ezik, zerbitzu tekniko integralak ere eskaintzen dizkie erabiltzaileei segurtasun elektrikoaren arazoak konpontzen laguntzeko. Txinako DC fusibleak ikertu eta fabrikatzen dituen lehen konpainia izanik, WESTKINGek energia-eremu elektriko berrirako fusibleen produktuak eskaintzeko konpromisoa jarraitzen du.
