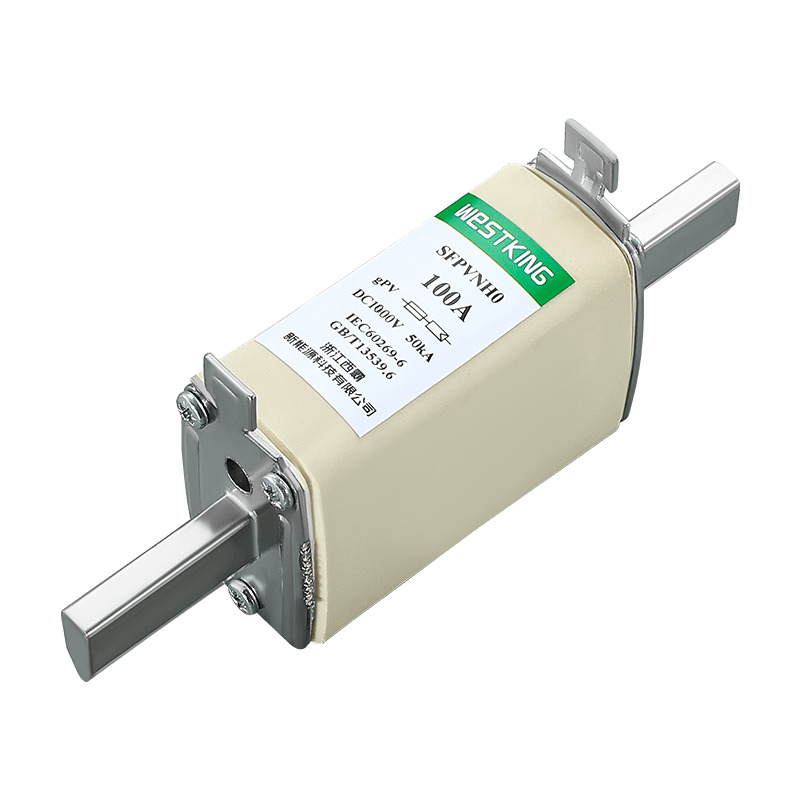

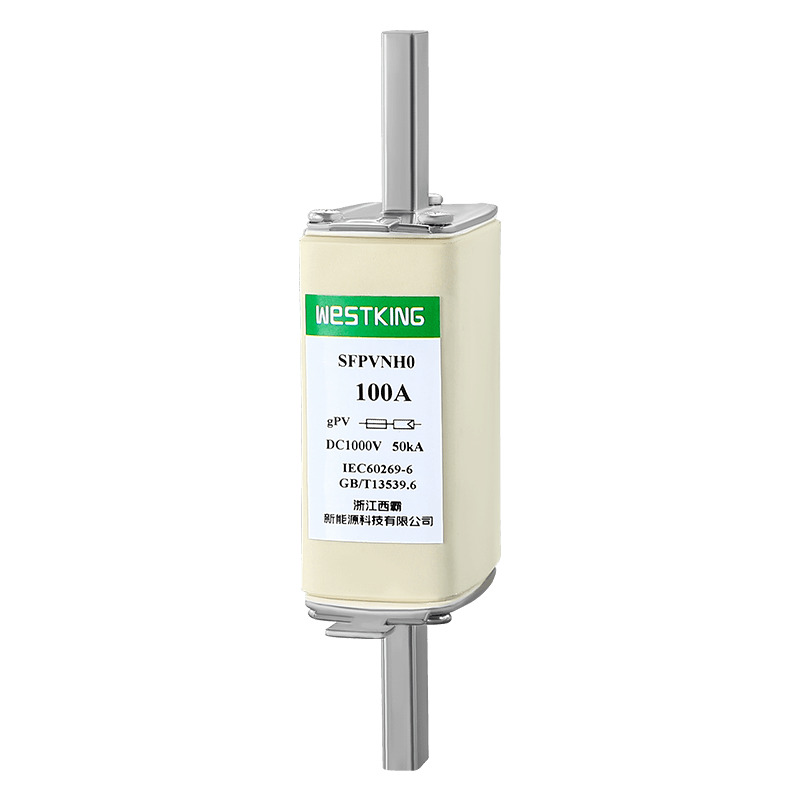

1000Vdc NH0 GPV PV Fusible Link

WESTKING-en instalazio fotovoltaikoetarako NH0 gPV fusible-loturak bereziki diseinatu dira instalazio fotovoltaikoen azpi-matrize, array edo inbertsore DC sarreran segurtasun babeserako irtenbide fidagarria eskaintzeko. Fusible-lotura hauek gainkarga eta zirkuitulaburren aurkako babes osoa eskaintzen dute (gPV klasea IEC 60269 eta UL248-19 Arauen arabera), korronte nominala (In) baino 1,35 aldiz gutxieneko fusio-korrontearekin. Barne presioarekiko eta shock termikoarekiko erresistentzia paregabea duen zeramikazko gorputz batekin eraikita daude. Kontaktuak zilarrez estalitako kobrez edo letoiz eginda daude, eta urtze-elementuak, berriz, Toshiba Materialez osatuta daude zahartzea ekiditeko eta denboran zehar aldaezinak diren ezaugarri elektrikoak mantentzeko. Errendimendu optimoa bermatzeko, gure 1000 VDC SFPVNH0B fusible-baseak erabiltzea gomendatzen dugu fusible-lotura hauekin.

1000Vdc NH0 GPV PV Fusible LinkDatu teknikoak

•Giro-tenperaturak 25°C gainditzen dituenean, ikusi WESTKING Eguzki-fusibleen tenperatura zuzentzeko taulara.

1000Vdc NH0 GPV PV Fusible LinkArauak

IEC/EN 60269-1 Fusibleak - baldintza orokorrak

IEC/EN 60269-6 Eguzki-sistema fotovoltaikoetarako fusibleak

UL248-19 Lotura fotovoltaikoak

RoHS betetzen duena

1000Vdc NH0 GPV PV Fusible LinkGAKO EZAUGARRI/ABANTAILAK

Mundu mailan oso onartua

Falla-korronte baxuak eteteko gai da

Tenperatura-zikloak eraginkortasunez jasaten ditu

Iraunkortasunarekin eraikia sistemaren iraupena hobetzeko

Eraginkortasun handia potentzia-galera minimoarekin

Diseinu trinkoa espazioa aurrezteko instalaziorako

1000Vdc NH0 GPV PV Fusible LinkAPLIKAZIOAK

Inbertsoreekin eta bateriaren karga-kontrolagailuekin bateragarria da gailu honek lineako fotovoltaiko moduluen babesa eskaintzen du eta konbinazio-kutxa aplikazioetarako egokia da.

Sistema fotovoltaiko guztietan erabiltzeko egokia da eta babesa eskaintzen du PV sistemen kate/matrize mailan.

Ziurtagiriak

TUV CE

is09001 iatf16949

Jatorria

Txina

t-I ezaugarriak

Neurriak (mm)

FUSE oinarri bateragarriak

tenperatura zuzentzeko koefizienteen taula

Deskribapena:

1. Fusibleak normalean funtzionatzen du -5 °C eta 40 °C arteko tenperatura tartean, eta ez da zuzenketa gehigarririk behar.

2. Onartutako erabilera-baldintzak -40 °C eta 85 °C artekoak dira.

3. Onartutako erabilera-baldintzen barrutian, ikusi taula hau.

1000Vdc NH0 gPV Fuse Link WESTKING New Energy Technology Co., Ltd.k garatu eta fabrikatutako produktu trinko eta kalitate handikoa da, 1000VDC tentsio plataforman erabiltzeko. 40A-100A-ko tentsio-plataforma batekin, fusible-lotura hau konbinazio-kutxa aplikazioetan lekua aurrezteko diseinatuta dago, bere tamaina txikiari eta segmentazio-gaitasun handiari esker. Zirkuitua azkar mozteko gai da denbora laburrean, ekipoak modu eraginkorrean babestuz gainkorronteen eta zirkuitu laburren akatsek eragindako kalteetatik. Kalitate handiko materialez egina, fusible-lotura honek fidagarritasun bikaina eta bizitza luzea eskaintzen ditu.
