H EV Fuse 750VDC seriea

H motako eta J motako fusibleak, hurrenez hurren, aplikazio agertoki desberdinetarako optimizatuta daude. H motako fusiblea, bere diseinu trinkoarekin eta tamaina txikiarekin, oso egokia da espazio mugatua duten tamaina txikiko ibilgailu elektrikoetarako. J motako fusiblea, ordea, tamaina handiagokoa da eta korrontea garraiatzeko ahalmen handiagoa du, tamaina handiko ibilgailu elektrikoetarako eta ibilgailu elektrikoetarako egokiagoa da.

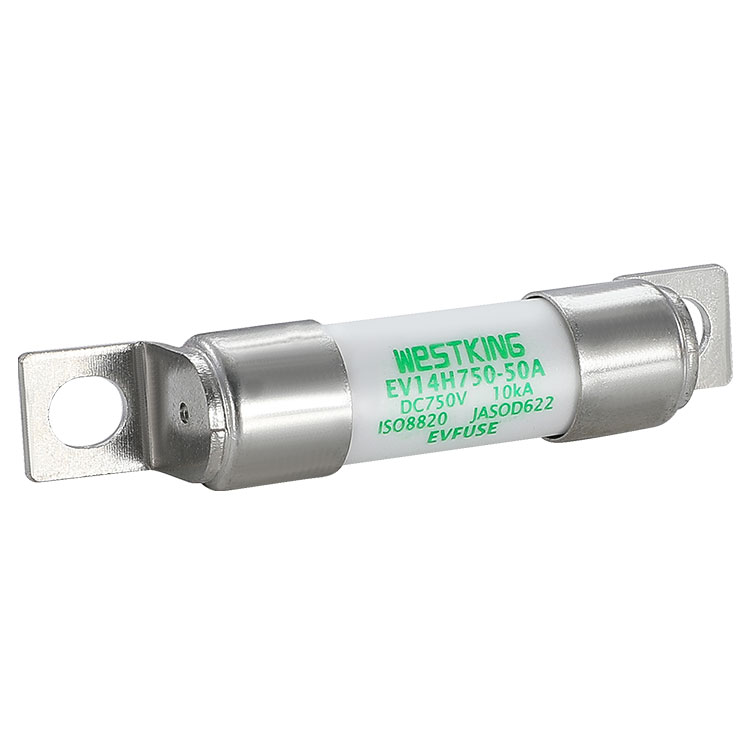

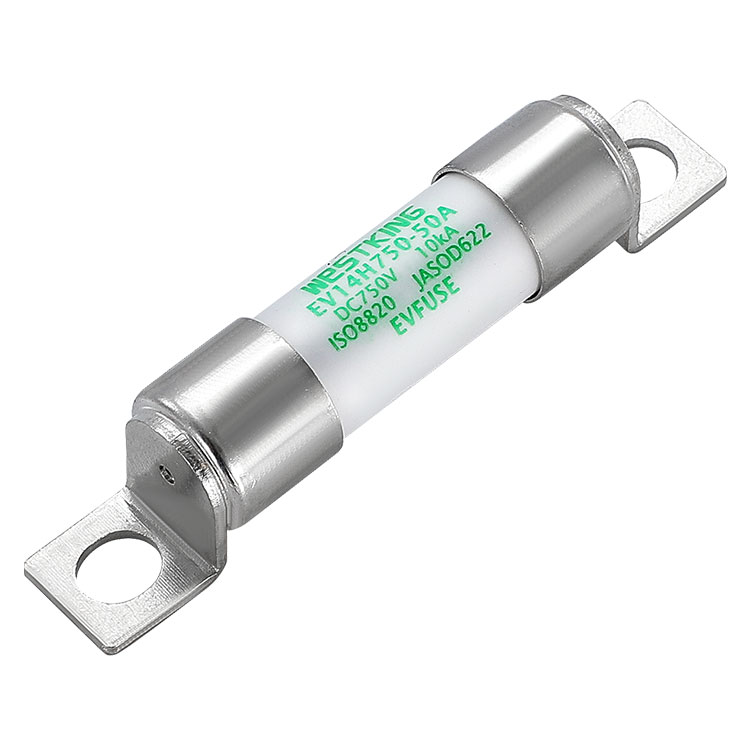

EV14H750 WESTKING-ek ekoitzitako energia-ibilgailuen babeserako fusible berria da, 750VDC-tik beherako tentsio-plataformetarako diseinatua. Batez ere adar-zirkuituen babeserako erabiltzen da eta 60A-ko gehienezko korronte-sorta du. Metxa honek tamaina txikia eta hausteko ahalmen handia ditu, eta ibilgailu elektrikorako aukera bikaina da

H EV Fuse 750VDC serieaDatu teknikoak

H EV Fuse 750VDC serieaMaterialaren deskribapena:

1- Fusible-hodiak erresistentzia handiko %95eko alumina zeramika hartzen du,

2- Fusible elementuak inportatutako material japoniarra erabiltzen du eta estanpazio zehatza jasaten du.

H EV Fuse 750VDC serieaEgiturazko prozesua:

1- Metalezko kobrezko piezak errematxatu eta gero berriro soldatzen dira;

2- Barne kuartzozko hareak WESTKING-en sendatze-tratamendu-prozesu berezia hartzen du, eragiketa dinamikoan linearen akatsek eragindako produktuen askatzea eta arku-ihinztatzea saihestuz.

H EV Fuse 750VDC serieaArauak

ISO8820-8

JASO D622

ITAF16949 kalitate sistemaren arabera fabrikatua, automobilgintzako eskakizunak betetzeko

RoHS betetzen duena

REACH deklarazioa eskuragarri dago eskatuta

H EV Fuse 750VDC serieaGAKO EZAUGARRI/ABANTAILAK

Korronte gorako erresistentzia handia

Gidatzeko baldintza gogorren aurrean tolerantzia

Fusionatzeko ezaugarri seguruak eta fidagarriak

Gainkargaren eta zirkuitu laburren aurkako babes bikoitza

Tenperatura igoera baxua eta energia-kontsumoa, bateriaren gama hedatuz

Hausteko ahalmen handia

H EV Fuse 750VDC serieaAPLIKAZIOAK

Bateria paketearen babesa

BDU eta PDU

Baterien lotura-kutxa osagarrietarako

HAU/GUZTIA

Energia Elektrikoa Biltegiratzea

Bateria kargagailua

Superkondentsadore paketearen babesa

DC errele / deskonektore / etengailurako babeskopia

Mantentze-Segurtasun Deskonexioa (MSD)

Ziurtagiriak

is09001 iatf16949

Jatorria

Txina

EV FUSE t-I ezaugarriak

tenperatura zuzentzeko koefizienteen taula

Deskribapena:

1. Fusibleak normalean funtzionatzen du -5 °C eta 40 °C arteko tenperatura tartean, eta ez da zuzenketa gehigarririk behar.

2. Onartutako erabilera-baldintzak -40 °C eta 85 °C bitartekoak dira.

3. Onartutako erabilera-baldintzen barrutian, ikusi taula hau.

WESTKING EVFUSE aurkezten dizugu, EV fusible seguru eta fidagarri baten egiturak horrelakoa izan beharko luke.

1-Metalezko amaierako kapa eta kobrezko hankak errematxatuta daude eta berriro soldatzen dira bibrazioen ondorioz eroriko ez direla ziurtatzeko.

2-Fusible-hodia alumina handiko zeramikazkoa da, arku elektrikoaren inpaktua jasaten duena eta tenperatura altuetan deformatzen ez dena.

3-Fusible-elementua inportatutako aleazio-material japoniarrekin zehaztasunez zigilatuta dago, uneko kolpearen aurkako iraunkortasuna bermatuz.

4-Arkua itzaltzeko bitartekoa purutasun handiko kuartzozko harea da, hau da, selektiboki garbitu eta prozesatzen dena.

5-WESTKINGek garatutako ontze-prozesu bat kuartzozko harea konpontzeko erabiltzen da, bibrazioen ondorioz metxa-elementua bereiztea saihestuz eta arku elektrikoaren inpaktuaren intentsitatea modu eraginkorrean murrizteko.

6-Erresistentzia murrizteko barruko eta kanpoko muturreko tapoietarako interferentzia-egokitzea erabiltzen da.
