NT00 NT1 NT2 NT3 NT4 Fusible Loturak

WESTKING NH(NT) FUSE plug-in motako fusible gisa diseinatuta dago, besteak beste:

Fusiblearen oinarria (terminalaren estalkia eta fase-ezkutua barne)

Fusible konexioa palarekin kontaktuan dagoena

Fusibleak ordezkatzeko gailua (tentsio baxuko HRC fusible tiratzailea)

"gG" motako NH fusiblea sorta osoko hautsi ahalmeneko fusiblea da, kableak eta ekipoak babesteko erabiltzen dena. Edozein korronte gorakada eten dezakete, fusio-korronte baxuenetik apurtze ahalmenera arte. Hori dela eta, babes gisa bakarrik erabil daitezke eta ekipo elektrikoak eta industria-instalazioak ere babesten dituzte zirkuitulaburreko korronte oso handien eraginetatik.

Datu teknikoak

Arauak

IEC60269.1

IEC60269.2

DIN43620

RoHS betetzen duena

REACH deklarazioa eskuragarri dago eskatuta

NT00 NT1 NT2 NT3 NT4 Fusible LoturakGAKO EZAUGARRI/ABANTAILAK

Hausteko ahalmen handia

Korronte eta tentsio mailen balorazio desberdinak

Egitura sinplea, erraz instalatu eta mantentzeko

Ingurumenaren moldagarritasun eta iraunkortasun ona

NT00 NT1 NT2 NT3 NT4 Fusible LoturakAPLIKAZIOAK

Energia Banatzeko Sistema Industrialak:

Eraikuntzako sistema elektrikoak

Energia Sistemak

Energia Berriztagarrien Sistemak

Garraioa

Ekipo Elektronikoak eta Kontrol Sistemak

NT00 NT1 NT2 NT3 NT4 Fusible LoturakZiurtagiriak

• is09001 iatf16949 CCC

Jatorria

Txina

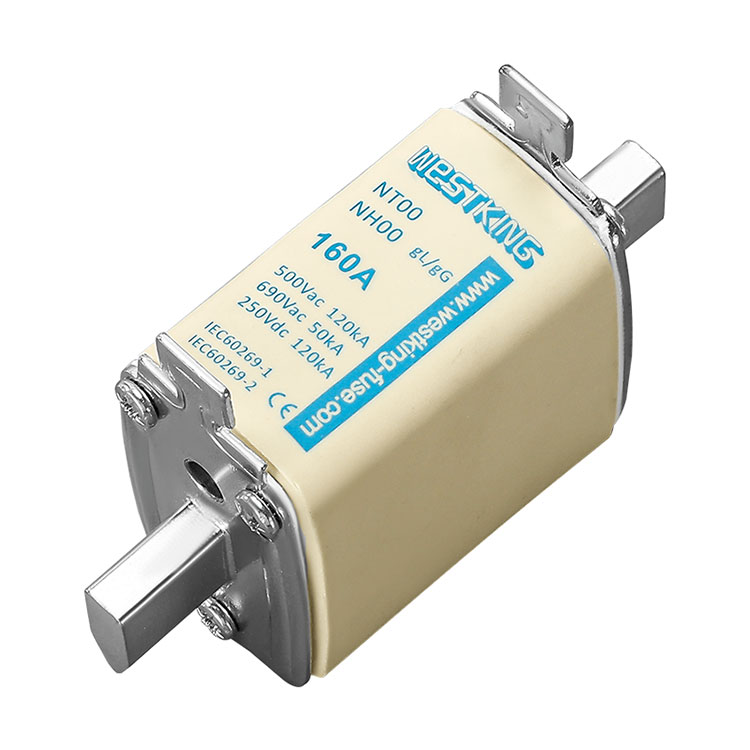

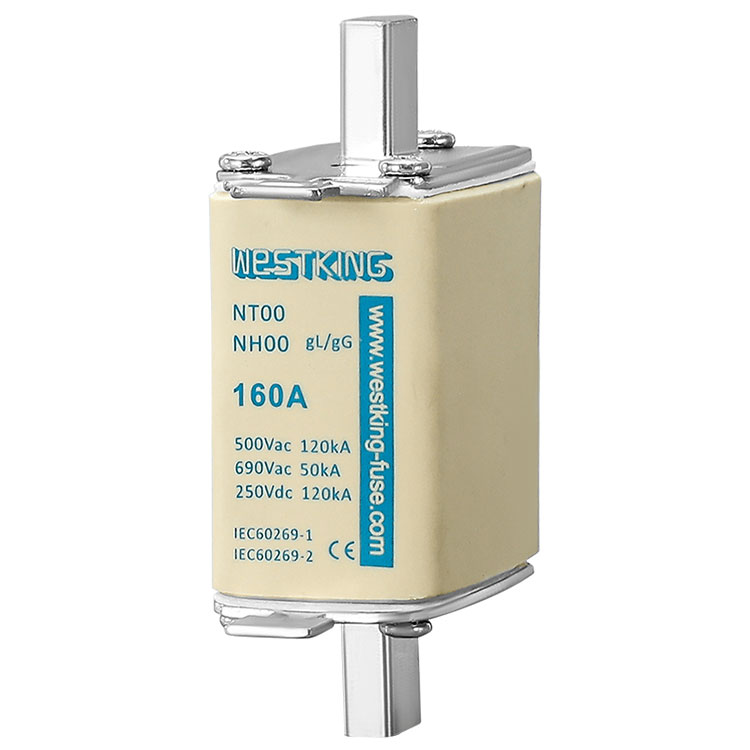

NH00(NT00) labana fusible lotura

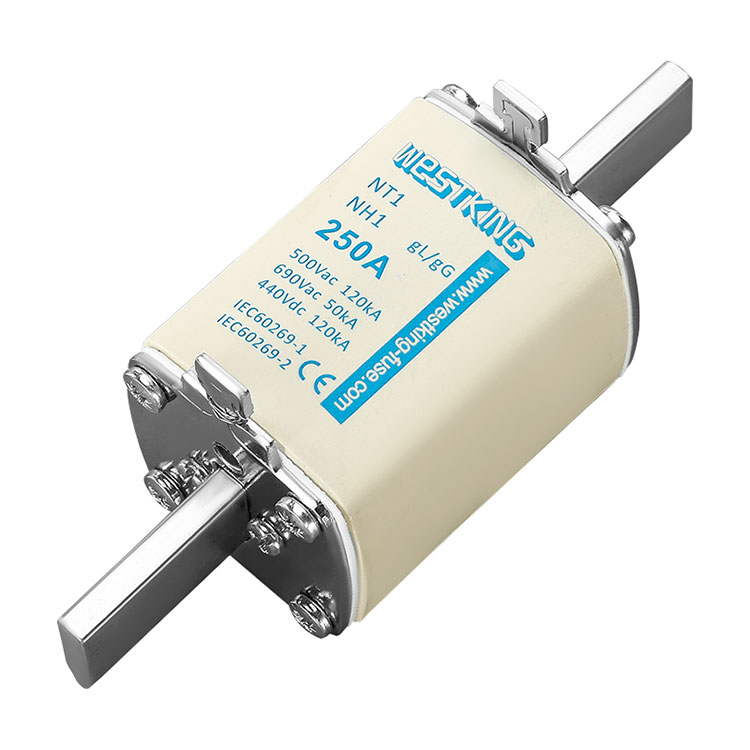

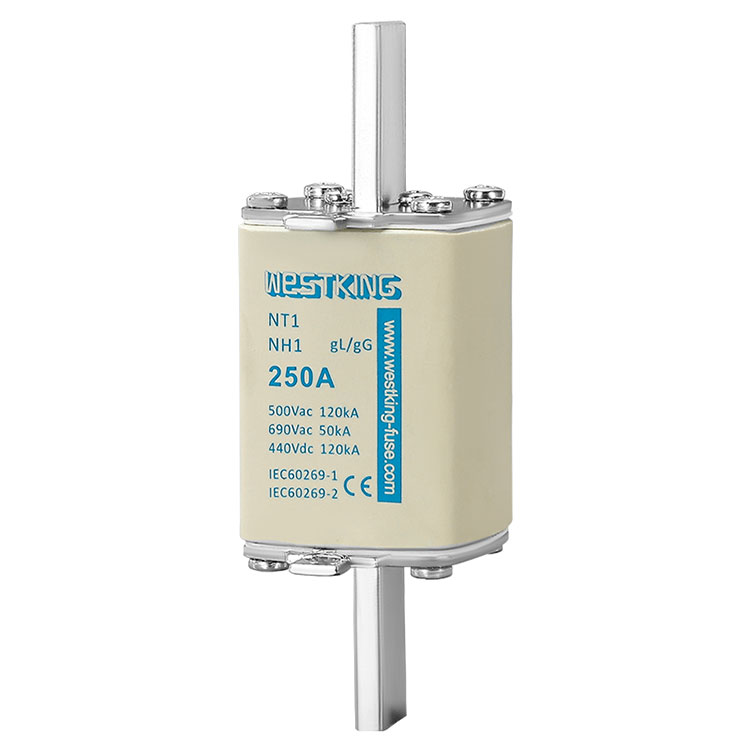

NH1(NT1) aizto-fusible lotura

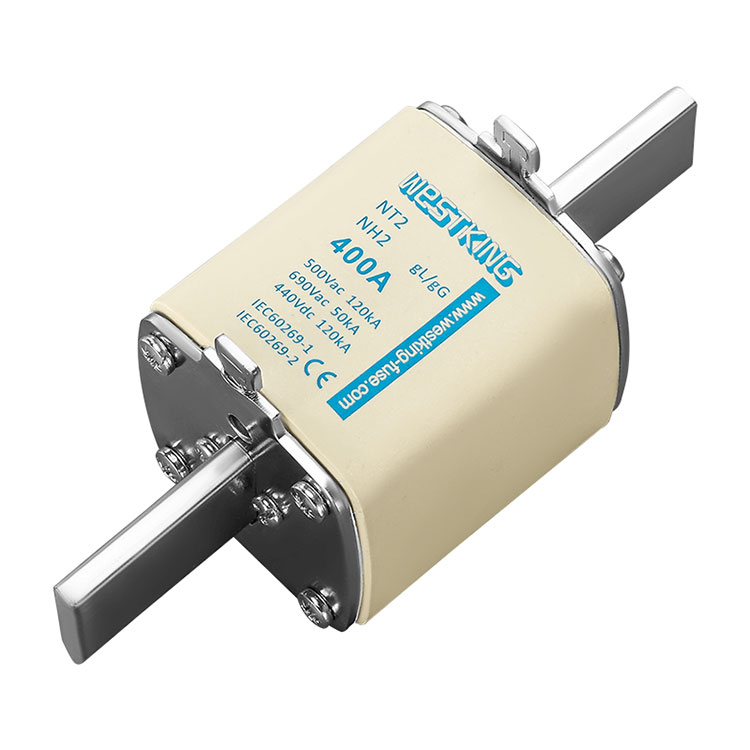

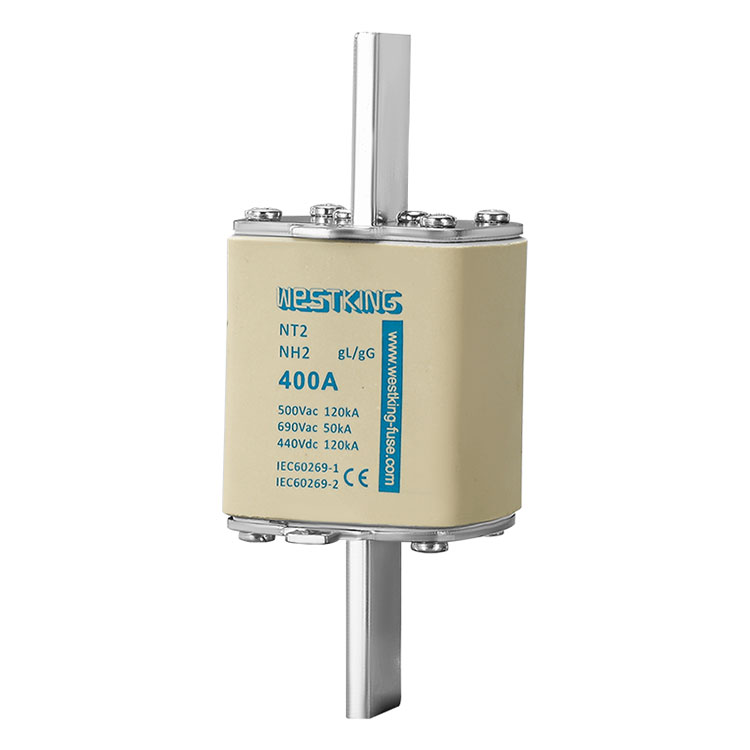

NH2 (NT2) aizto-fusible lotura

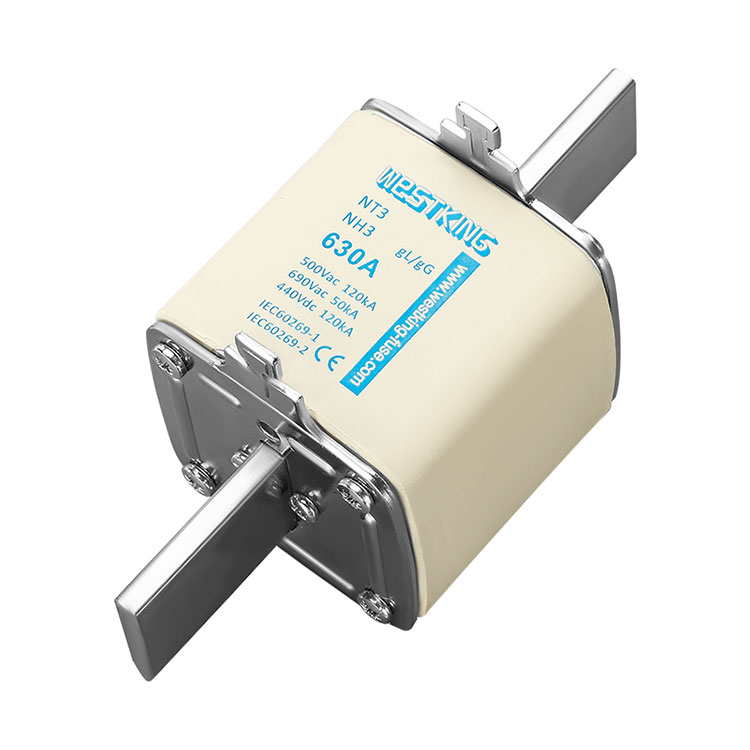

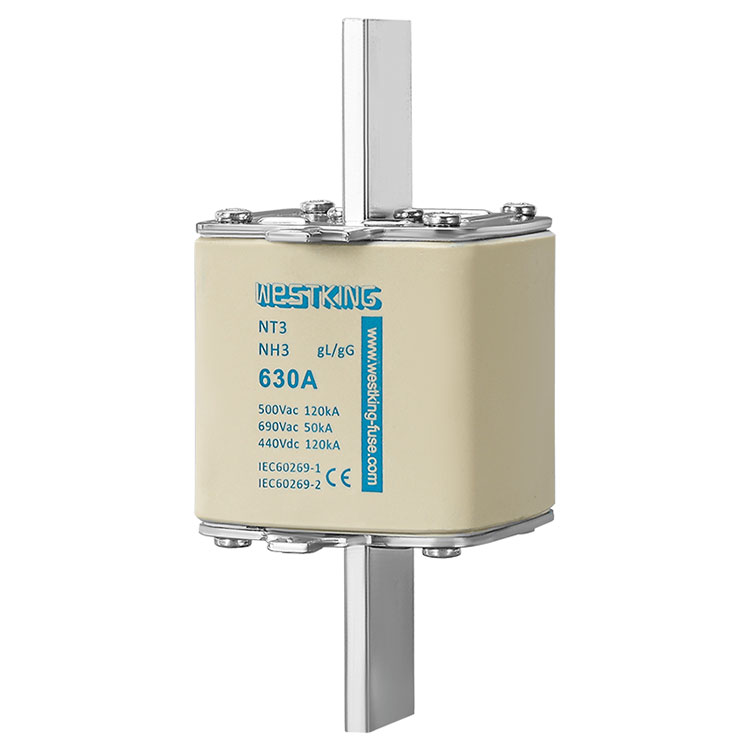

NH3(NT3) aizto-fusible-lotura

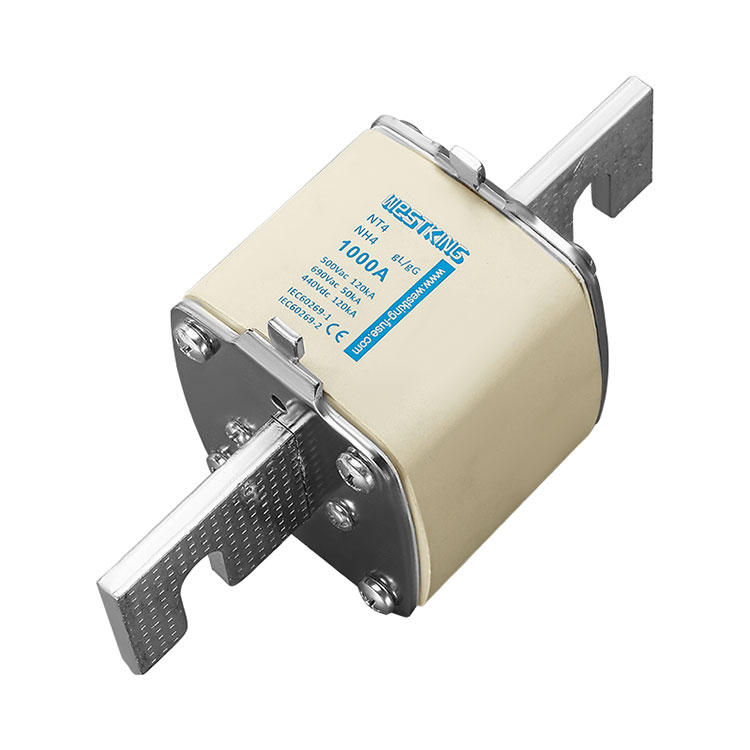

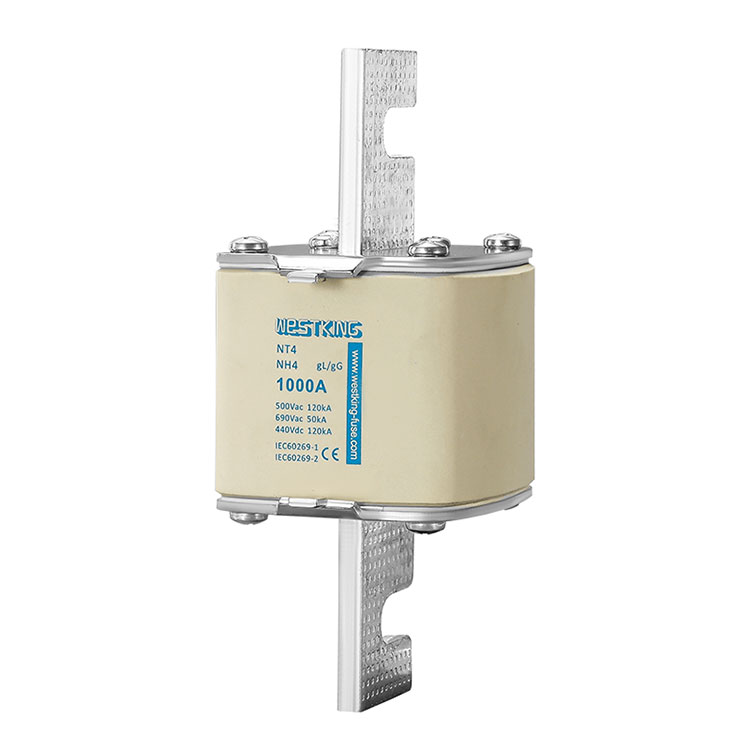

NH4 (NT4) labana fusible lotura

"gG" fusible-loturen denbora-korrontea

NH FUSE LINK

zeharkako eskema-diagrama

NH (NT) metxaren egitura tipikoa metxa-elementu bat bi pala-kontaktu zehatzen artean jartzea eta sekzio eliptiko edo angeluzuzena duen zeramikazko isolatzaile tubular batean kapsulatzea dakar. Pala-kontaktuak amaierako plaka batean finkatzen dira, NH ordezko helduleku estandar batekin bateragarria den helduleku batekin, fusiblea sartu eta kendu ahal izateko. Adierazle-gailu bat, kanpoko muturreko gainazalean malguki-kargatutako adierazlea edo metxaren aurrean dagoen botoi-adierazlea, irekiko da adierazle-kablea urtzen denean, fusibleak funtzionatu duela adierazteko.

Fusible elementua, metxaren denbora-korrontearen ezaugarriak eta haren tenperatura igoera zehazten dituena, kobrezko edo zilarrezko zintaz egina dago eta kontu handiz eta zehaztasunez fabrikatzen da. Zintaren lodiera uniformeak, eroankortasun ona eta doitasun handiko ebaketa potentzia baxua xahutzea eta zehaztutako denbora-korronte ezaugarriak betetzen direla bermatzen dute.

Zeramikazko gorputzak gas beroak eta metal likidotuak ingurunera kanporatzea eragozten du. Kalitate handiko industria zeramikazko materialaz egina dago, hala nola talkoa edo alumina, funtzionamenduan sortutako tenperatura eta presio handiak jasan ditzakeena.

Amaiera-plakak NH ordezko helduleku estandar batekin bateragarria den helduleku bat du, metxa heldulekuarekin sartu eta kendu ahal izateko. Zeramikazko hodiarekin batera, amaierako plakak presioarekiko erresistentea den maskor bat osatzen du arkua aldatzeko.

Silizezko harea ezinbestekoa da korrontea mugatzeko. WESTKING New Energy Company-k, oro har, garbitasun kimiko eta mineralogiko handiko harea kristalinoa erabiltzen du (% 99,9 baino handiagoa den silizio oxidoaren edukia), lehortu ondoren hezetasunik gabe dagoena. Zehaztutako partikulen tamainaren banaketa eta silize harearen betetze-dentsitate optimoa oinarrizko baldintzak dira aldatzeko funtzioa.

Adierazle gailuak funtzionamendu-metxa azkar hauteman dezake. Malguki-indar nahikoa badu, aurrelari gisa ere balio dezake miniaturazko etengailu bat edo askatzeko gailu bat funtzionatzeko.

Soldadurak denbora-korrontearen ezaugarriak urtze-korronte baxuago batera bihur ditzake. Soldadura hautatzerakoan, arreta berezia jarri behar zaio soldadurak urtzen denean soldadura puntuan duen aleazio-efektuari. Soldadura posizio egokian soldatu behar da eta soldadura kopurua egokia izan behar da.

Pala-kontaktuak fusiblearen gorputza eta oinarria elektrikoki eta mekanikoki konektatzeko erabiltzen dira, eta kobrez edo kobrezko aleazioz eginak daude, zilarrezko gainazal batekin. Gas korrosiboetan aplikazio berezietan erabiltzen direnean, eztainuarekin edo nikelarekin xaflatutako kontaktuak ere erabiltzen dira.

Kalitate handiko materialekin eta eskulan bikainekin, WESTKING NH fusibleak potentzia transmititzeko eta banatzeko segurtasun-berme fidagarria eskaintzen du. Erabilera bitartean, arreta jarri behar da detektatzeko eta mantentze-lanak osagai bakoitzaren egoera ona ziurtatzeko, ekipo elektrikoen funtzionamendu segurua bermatuz.
