1000VDC HSFJ1000 Abiadura Handiko Fusiblea

WESTKING-en HSFJ1000 serieko DC fusibleak abantaila ugari eskaintzeko diseinatuta daude, besteak beste, ekintza azkarraren erantzuna, tenperatura baxua igotzea eta bibrazioen aurkako errendimendu ona. Ezaugarri hauek ziurtatzen dute fusibleek eraginkortasunez babestu ditzaketela elikadura-sistema eta harekin konektatutako gailuak zirkuitulabur eta gainkorronte baldintzetatik. Fusibleak instalatzeko eta mantentzeko errazak dira, eta hainbat aplikaziotarako aukera praktikoa da.

1000VDC HSFJ1000 Abiadura Handiko FusibleaDatu teknikoak

Erabilera-kategoria:aR

Hausteko ahalmena: 50kA

Arauak

IEC/EN 60269-4

RoHS betetzen duena

1000VDC HSFJ1000 Abiadura Handiko FusibleaGAKO EZAUGARRI/ABANTAILAK

Korronte-mote azkarra: eragin azkarreko fusibleek korrontearen amaiera azkarra eskaintzen dute, istripu-galerak gutxituz.

Fidagarritasuna: Bolt bidez konektatutako diseinuak egonkortasuna eta fidagarritasuna areagotzen ditu ingurune gogorretan.

Instalazio erraza: Torlojuekin konektatutako fusibleen diseinu estandarizatua instalazio eta mantentze errazetarako.

Aplikazio zabala: hainbat potentzia-ekiporekin bateragarria da, DC bus arruntak, DC diskoaren potentzia bihurgailuak/zuzengailuak, tentsio murriztuko abiarazleak eta tentsio handiko trakzio-inbertsoreak barne.

Segurtasuna: ekipoak eta langileak babestu akatsetan.

Ingurumenaren kontzientzia: Fabrikazioan erabiltzen diren ingurumena errespetatzen duten materialak.

Energia-eraginkortasuna: potentzia mozteko abiadura handiak energia aurreztea laguntzen du.

1000VDC HSFJ1000 Abiadura Handiko FusibleaAPLIKAZIOAK

WESTKING'S HSFJ1000 seriea Ipar Amerikako estiloko torlojuekin konektatutako abiadura handiko fusibleak DC bus arruntak, DC diskoaren potentzia bihurgailuak/zuzengailuak, tentsio murriztuko abiarazleak eta tentsio handiko trakzio inbertsoreak babesteko diseinatuta daude.

Fusible hauek ezinbesteko zeregina dute sistema elektrikoetan, korrontearen gainkarga edo zirkuitu laburren kasuetan elikadura elikadura azkar moztu dezaketelako.

Ezaugarri honek ekipoen segurtasuna bermatzen du eta kalteak saihesten ditu, hainbat energia-sistemaren ezinbesteko osagai bihurtuz.

1000VDC HSFJ1000 Abiadura Handiko FusibleaZiurtagiriak

• is09001 iatf16949

Jatorria

Txina

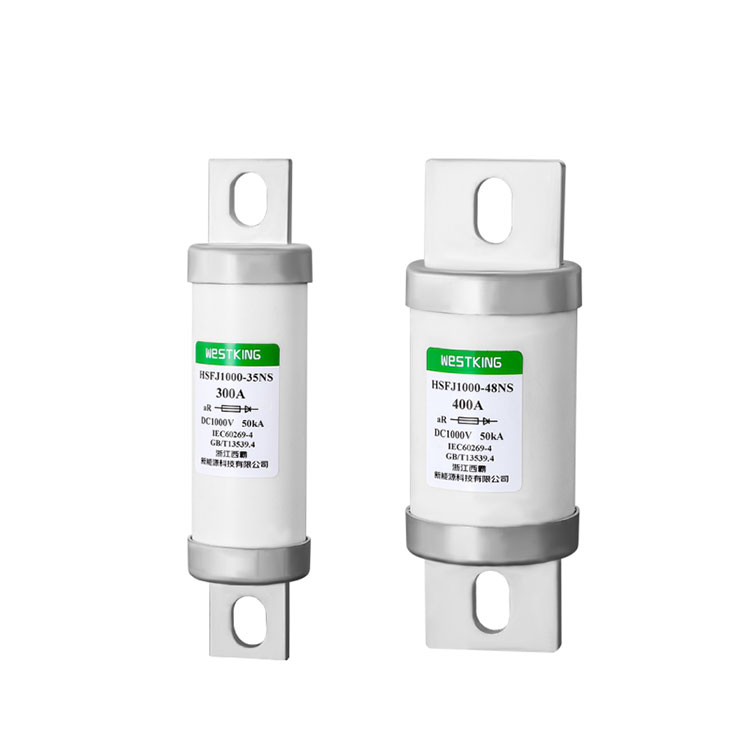

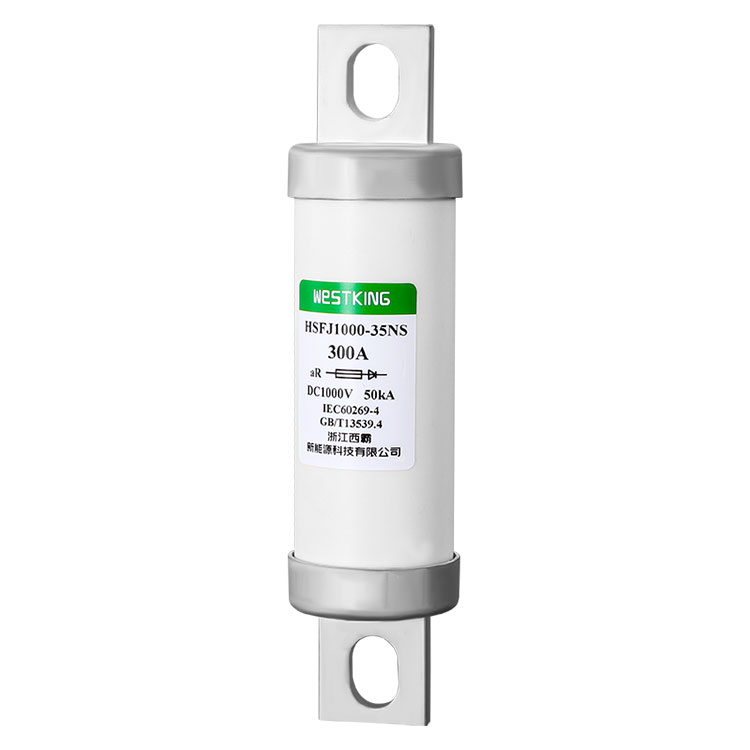

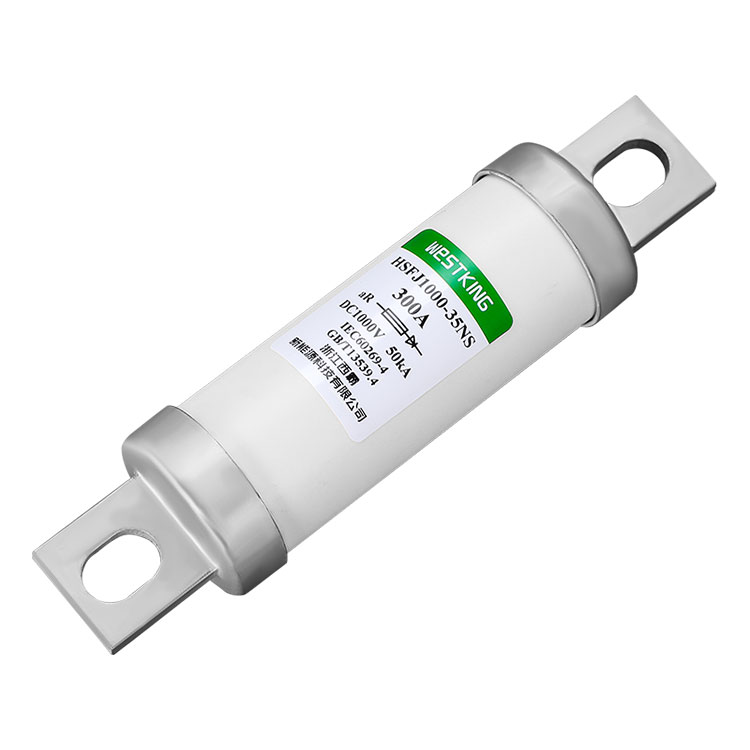

1000VDC ABIADURA HANDIKO FUSIBLE-HSFJ1000-35-NS

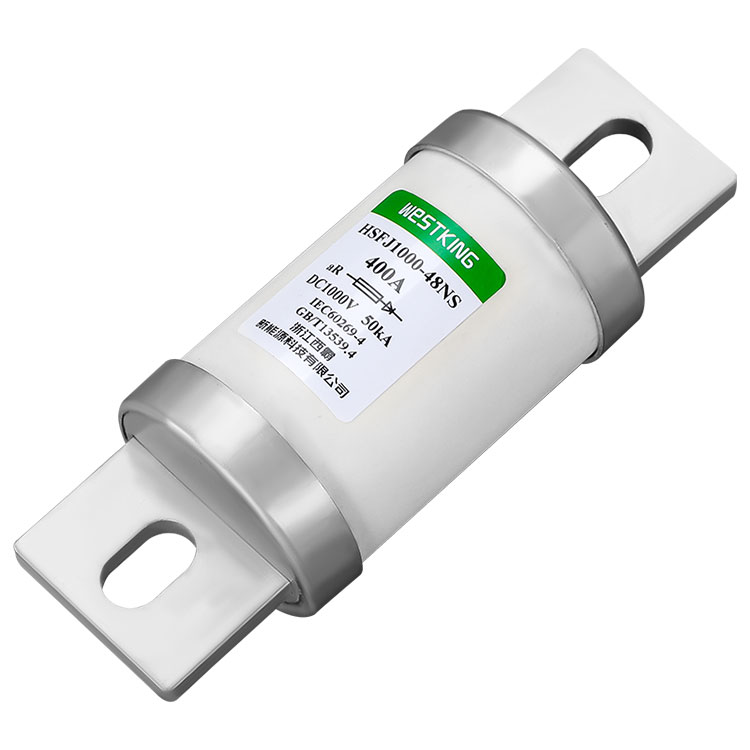

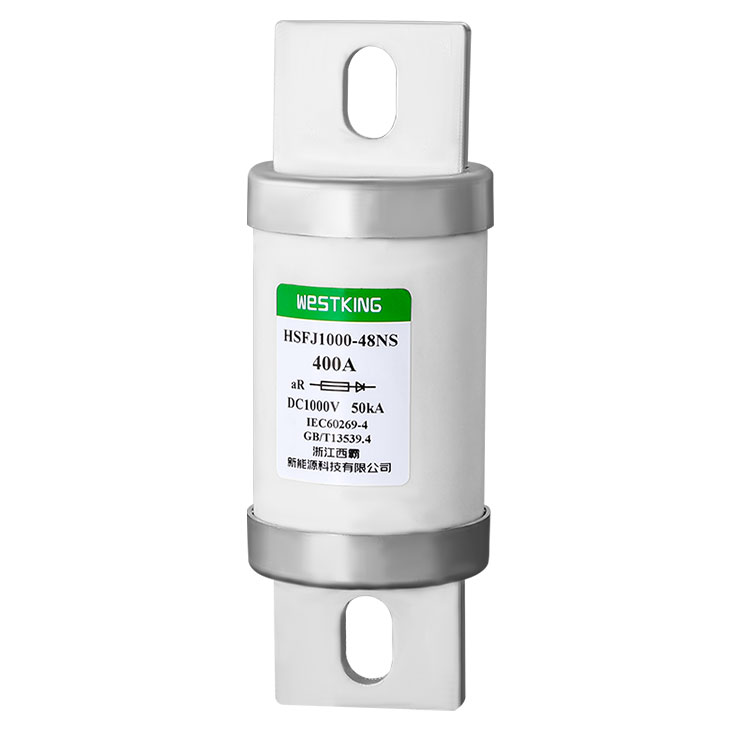

1000VDC ABIADURA HANDIKO FUSIBLE-HSFJ1000-48-NS

1000VDC HSFJ1000 Abiadura Handiko FusibleaAplikazio gida:

Giro-tenperatura:

Funtzionamendu-baldintza arruntak: gehienezko giro-tenperaturak ez du 40 °C-tik gorakoa izan behar eta 24 orduko batez besteko tenperaturak ez du 35 °C-tik gorakoa izan behar. Urtean zehar neurtutako batez besteko tenperatura hori baino baxuagoa izan behar da, eta gutxieneko giro-tenperatura ez da -5°C-tik beherakoa izan behar.

Onartutako funtzionamendu-baldintzak: -40°C eta 85°C artean.

Altuera:

Funtzionamendu-baldintza arruntak: instalazioaren altuerak ez du 2000 m-tik gorakoa izan behar.

Onartutako funtzionamendu-baldintzak: 2000m-tik 4500m-ra.

Baldintza atmosferikoak:

Funtzionamendu-baldintza arruntak: Aire garbia % 50etik gorakoa ez den hezetasun erlatiboa 40 °C-tan. Tenperatura baxuagoetan hezetasun handiagoa onartzen da eta noizean behin kondentsazio moderatua gerta daiteke tenperatura aldaketen ondorioz.

Onartutako funtzionamendu-baldintzak: hezetasun erlatiboak ez du % 95 gainditzen ageriko kondentsaziorik gabe.

Instalazio baldintzak:

WESTKING-EN FUSE horizontalean edo bertikalki instalatu behar da benetako egoeraren arabera. Ziurtatu sake elektrikoa 8 mm baino txikiagoa ez dela eta ihesaren distantzia 10 mm baino txikiagoa ez dela. Instalazio baldintzak honako hauek dira:

a) Dardara eta inpaktu-bibrazio nabarmenik ez duten lekuetan;

b) Leherketa-arriskurik gabeko eta metalak herdoildu eta isolamendua suntsi ditzaketen gas edo hautsik ez duten medioetan;

c) Euri, elur edo izotz inbasiorik gabeko lekuetan.

1000VDC HSFJ1000 Abiadura Handiko FusibleaEnbalatzea eta biltegiratzea:

Enbalajea: paper korrugatua barruko kaxa, kanpoko kartoia, euria, hezetasuna eta segurtasun marka hauskorrak dituena.

Biltegiratzea: Tenperatura -40 °C eta 40 °C artean; hezetasun erlatiboa 40 °C-tan % 70, % 80 30 °C-tan eta % 90 20 °C-tan beherago ez gainditzen; iragazgaitza, saihestu ur likidoarekin kontaktua eta deformazioa hezetasuna xurgatzearen ondorioz; suaren aurkakoa.

Erabilera eta mantentze-lanak:

WESTKING-EN FUSIBILA aldian-aldian garbitu eta zaindu behar du langile dedikatuek, finkagailuen egoera ikuskatu eta funtzionamendu segurua ziurtatu. Metxa-elementua urtzen denean, ordezkatu zehaztapen bereko metxa batekin, eta arreta jarri oinarritik hautsa eta bestelako kutsatzaileak kentzeko.
