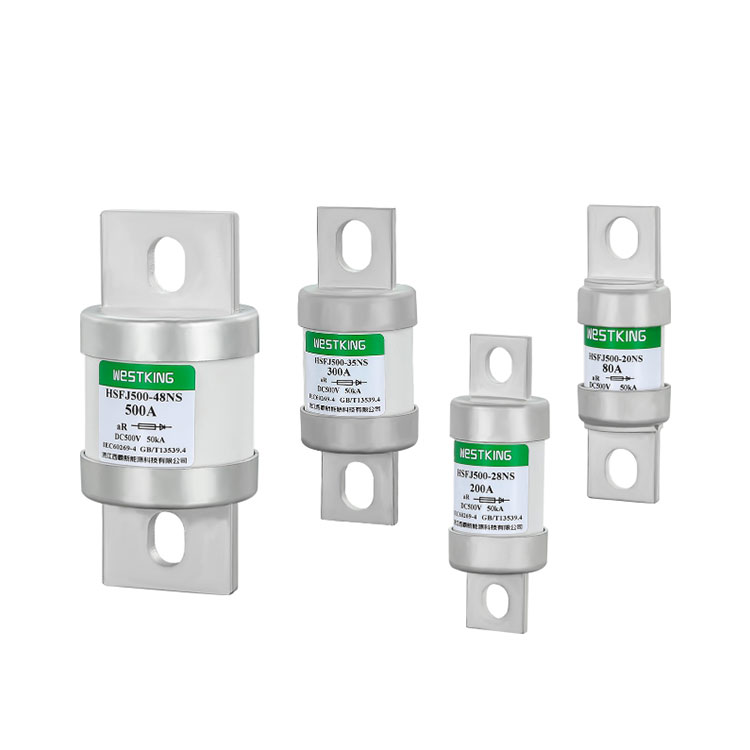

500VDC HSFJ500 Abiadura Handiko Fusiblea
Westking-en HSFJ500 serieko DC fusibleakHainbat energia-sistemari babes fidagarria eskaintzeko diseinatuta daude. Fusible hauek efektu azkarreko fusible zilindriko torlojuak dira, gailu erdieroaleetarako aproposak, hala nola inbertsoreak, zuzentzaileak eta bihurgailuak, baita bateria eta motor gailuetarako ere. Haien aplikazioa aurkitzen dute trenbide-garraioa eta karga-guneak bezalako industrietan.
Bidali kontsulta
Produktuaren Deskribapena
Westking-en HSFJ500 serieko DC fusibleakekintza-erantzun azkarra, tenperatura igoera baxua eta energia-kontsumoa, bibrazioen aurkako errendimendu ona, zirkuitu laburren babes fidagarria eta instalazio erraza eskaintzen ditu. Ezaugarri hauek potentzia sistemaren babes osoa eskaintzen dute errendimendu eta segurtasun ezin hobea lortzeko.
Datu teknikoak
| Mota | Tentsio nominala | Korronte nominatuak |
| HSFJ500-20-NS-(Amp) | 500VDC/750VAC | 50A,60A,70A,80A,100A,125A,150A |
| HSFJ500-28-NS-(Amp) | 500VDC/750VAC | 100A,125A,150A,175A,200A,250A |
| HSFJ500-35-NS-(Amp) | 500VDC/750VAC | 200A,250A,300A,350A,400A |
| HSFJ500-48-NS-(Amp) | 500VDC/750VAC | 300A,350A,400A,450A,500A,550A,600A |
Erabilera-kategoria:aR
Hausteko ahalmena: 50kA
Arauak
IEC/EN 60269-4
RoHS betetzen duena
GAKO EZAUGARRI/ABANTAILAK
Korronte-mote azkarra: eragin azkarreko fusibleek korrontearen amaiera azkarra eskaintzen dute, istripu-galerak gutxituz.
Fidagarritasuna: Bolt bidez konektatutako diseinuak egonkortasuna eta fidagarritasuna areagotzen ditu ingurune gogorretan.
Instalazio erraza: Torlojuekin konektatutako fusibleen diseinu estandarizatua instalazio eta mantentze errazetarako.
Aplikazio zabala: hainbat potentzia-ekiporekin bateragarria da, DC bus arruntak, DC diskoaren potentzia bihurgailuak/zuzengailuak, tentsio murriztuko abiarazleak eta tentsio handiko trakzio-inbertsoreak barne.
Segurtasuna: ekipoak eta langileak babestu akatsetan.
Ingurumenaren kontzientzia: Fabrikazioan erabiltzen diren ingurumena errespetatzen duten materialak.
Energia-eraginkortasuna: potentzia mozteko abiadura handiak energia aurreztea laguntzen du.
APLIKAZIOAK
WESTKING'S HSFJ500 seriea Ipar Amerikako estiloko torlojuekin konektatutako abiadura handiko fusibleen DC bus arruntak, DC diskoaren potentzia bihurgailu/zuzengailuak, tentsio murriztuko abiarazleak eta tentsio handiko trakzio inbertsoreak babesteko diseinatuta daude.
Fusible hauek ezinbesteko zeregina dute sistema elektrikoetan, korrontearen gainkarga edo zirkuitu laburren kasuetan elikadura elikadura azkar moztu dezaketelako.
Ziurtagiriak
• is09001 iatf16949
Jatorria
Txina

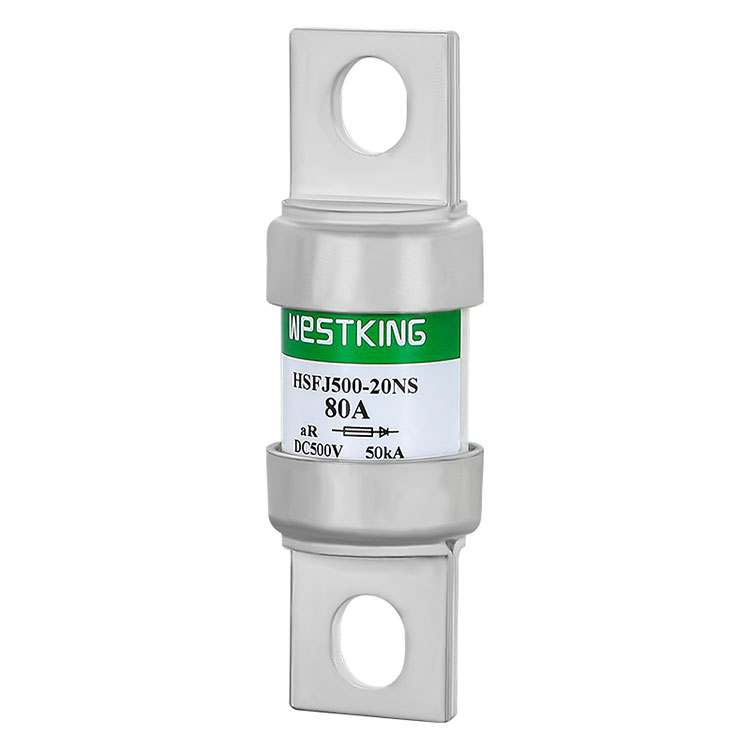

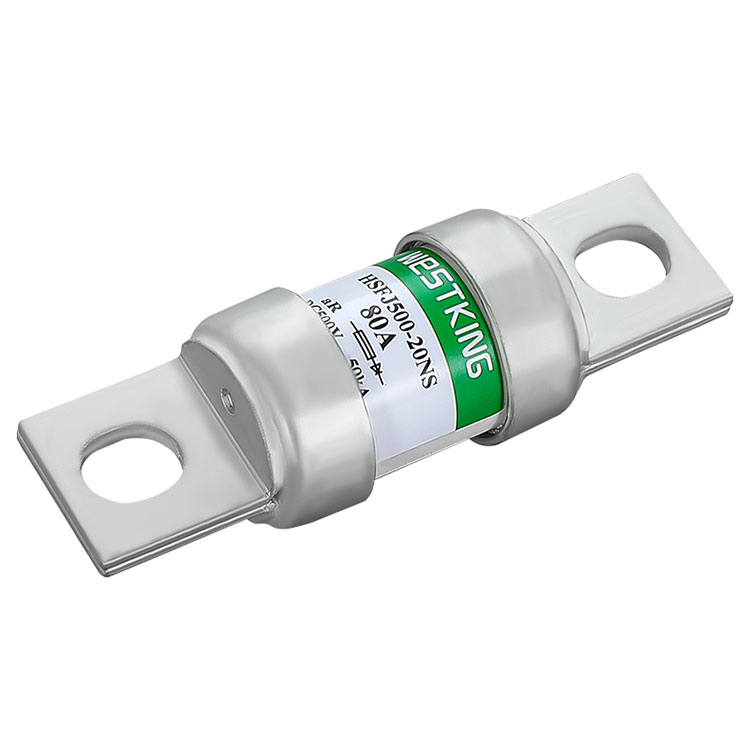

500VDC ABIADURA HANDIKO FUSIBLE-HSFJ500-20-NS
| Mota | I2t (A2s) | Potentzia galera 1.0 In(w) | Muntatzeko torlojua/momentua | |
| Urtzea | Garbiketa | |||
| HSFJ500-20-LS-50A | 120 | 360 | 8.0 | Instalatu torlojua M8 Gomendatutako muntaketa-momentua 12,0 N▪m |
| HSFJ500-20-LS-60A | 220 | 600 | 10.0 | |
| HSFJ500-20-LS-70A | 340 | 950 | 14.0 | |
| HSFJ500-20-LS-80A | 450 | 1500 | 17.0 | |
| HSFJ500-20-LS-100A | 760 | 2800 | 20.5 | |
| HSFJ500-20-LS-125A | 1140 | 4600 | 25.0 | |
| HSFJ500-20-LS-150A | 2050 | 6460 | 30.0 | |

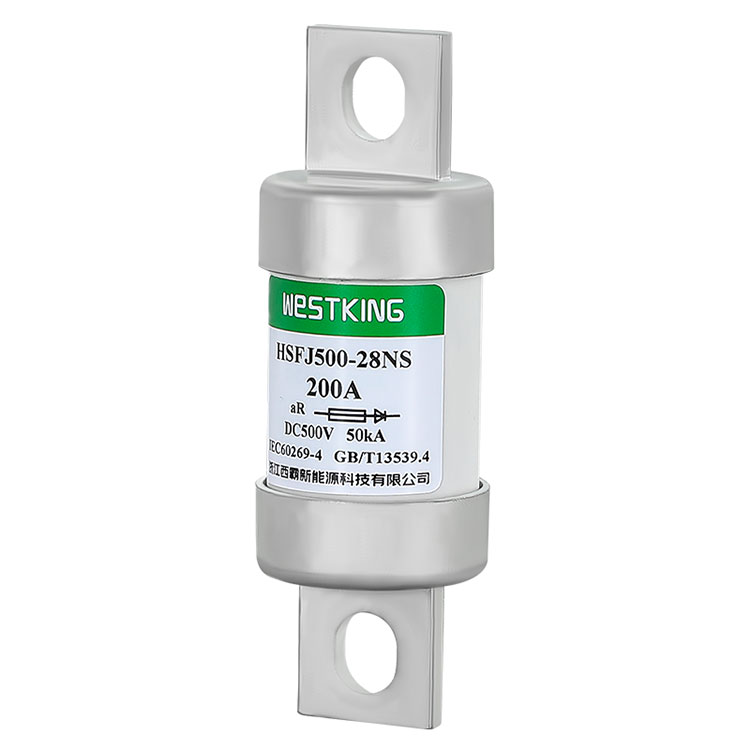

500VDC ABIADURA HANDIKO FUSIBLE-HSFJ500-28-NS
| Mota | I2t (A2s) | Potentzia galera 1.0 In(w) | Muntatzeko torlojua/momentua | |
| Urtzea | Garbiketa | |||
| HSFJ500-28-NS-100A | 450 | 2100 | 17.0 | Instalatu torlojua M8 Gomendatutako muntaketa-momentua 12,0 N▪m |
| HSFJ500-28-NS-125A | 750 | 3300 | 23.5 | |
| HSFJ500-28-NS-150A | 1000 | 4500 | 28.0 | |
| HSFJ500-28-NS-175A | 1300 | 6000 | 33.0 | |
| HSFJ500-28-NS-200A | 2250 | 11100 | 38.5 | |
| HSFJ500-28-NS-250A | 4900 | 21500 | 46.0 | |

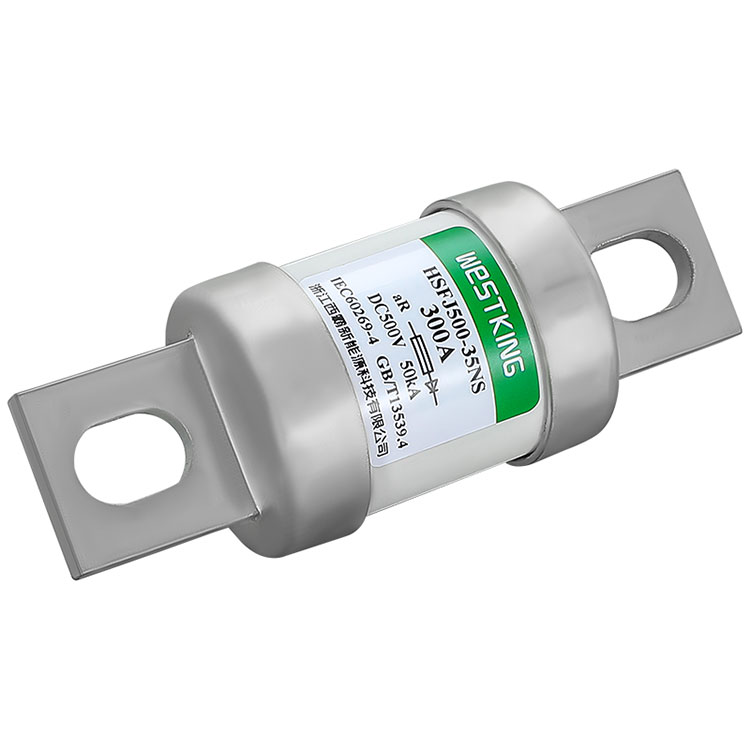

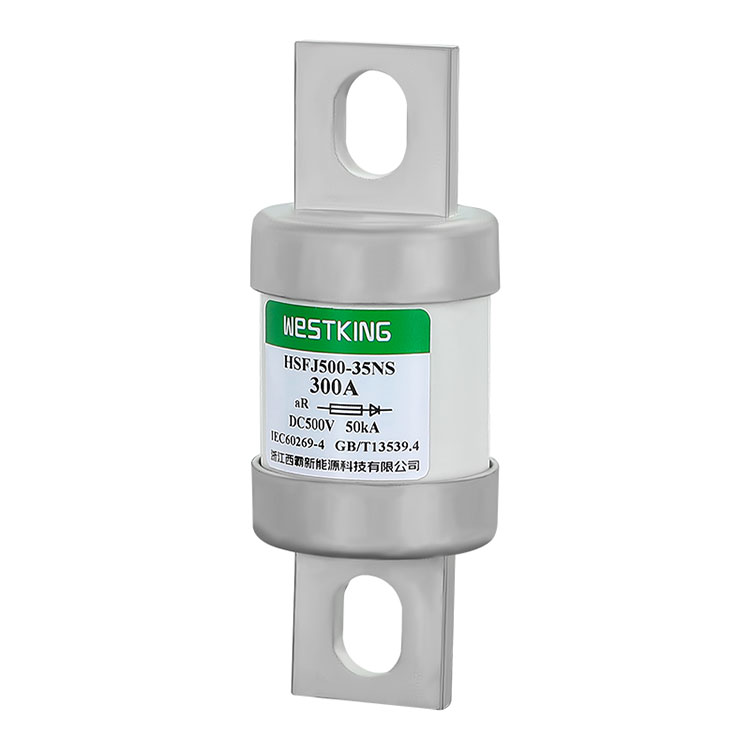

500VDC ABIADURA HANDIKO FUSIBLE-HSFJ500-35-NS
| Mota | I2t (A2s) | Potentzia galera 1.0In (w) | Muntatzeko torlojua/momentua | |
| Urtzea | Garbiketa | |||
| HSFJ500-35-NS-200A | 2250 | 11100 | 37.0 | Instalatu torlojua M10 Gomendatutako muntaketa-momentua 20,0 N▪m |
| HSFJ500-35-NS-250A | 6100 | 30000 | 40.0 | |
| HSFJ500-35-NS-300A | 8600 | 48000 | 48.0 | |
| HSFJ500-35-NS-350A | 12500 | 70500 | 57.5 | |
| HSFJ500-35-NS-400A | 18000 | 91000 | 64.0 | |

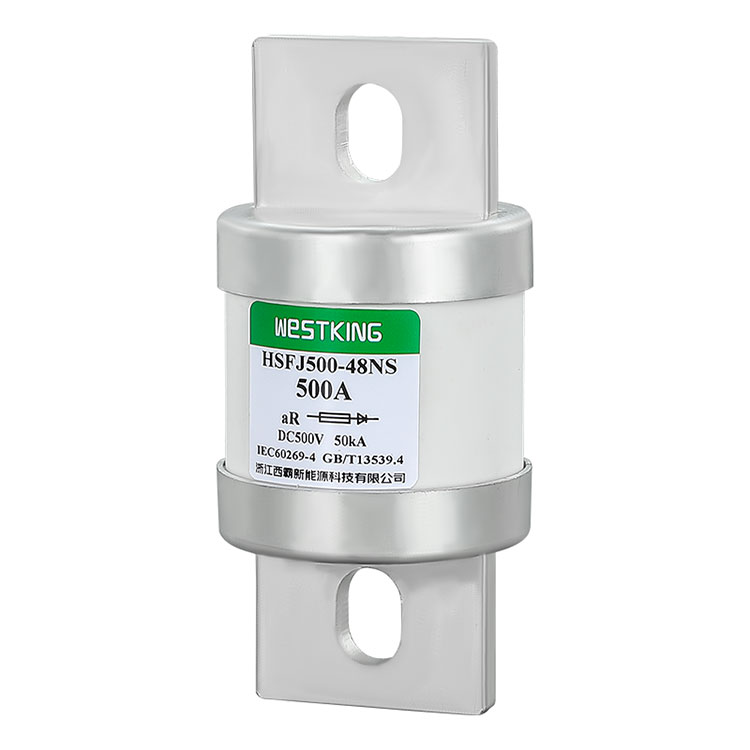

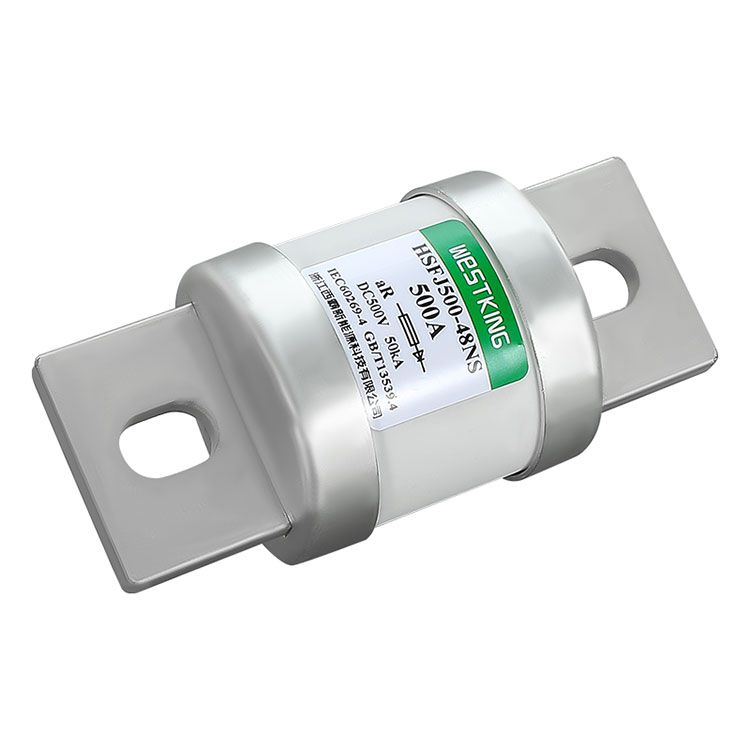

500VDC ABIADURA HANDIKO FUSIBLE-HSFJ500-48-NS
| Mota | I2t (A2s) | Potentzia galera 1.0In (w) | Muntatzeko torlojua/momentua | |
| Urtzea | Garbiketa | |||
| HSFJ500-48-NS-300A | 10600 | 45000 | 47.0 | Instalatu torlojua M10 Gomendatutako muntaketa-momentua 20,0 N▪m |
| HSFJ500-48-NS-350A | 14000 | 67000 | 55.0 | |
| HSFJ500-48-NS-400A | 18500 | 96000 | 63.5 | |
| HSFJ500-48-NS-450A | 22500 | 116000 | 72.0 | |
| HSFJ500-48-NS-500A | 28000 | 140000 | 81.5 | |
| HSFJ500-48-NS-550A | 32500 | 176000 | 92.5 | |
| HSFJ500-48-NS-600A | 37500 | 195000 | 105.0 | |
Aplikazio gida:
Giro-tenperatura:
Funtzionamendu-baldintza arruntak: 40 °C-tik gorako gehienezko giro-tenperatura; 24 orduko batez besteko tenperatura 35 °C-tik gorakoa ez da, eta urtean neurtutako batez besteko balioa hori baino txikiagoa da; gutxieneko giro-tenperatura ez -5°C-tik behera.
Onartutako funtzionamendu-baldintzak: -40°C eta 85°C artean.
Altuera:
Funtzionamendu-baldintza arruntak: Instalazio-altuera 2000 m baino handiagoa ez da.
Onartutako funtzionamendu-baldintzak: 2000m-tik 4500m-ra.
Baldintza atmosferikoak:
Funtzionamendu-baldintza normalak: Aire garbia, hezetasun erlatiboak ez du % 50 gainditzen 40 °C-tan; tenperatura baxuagoetan hezetasun handiagoa onartzen da; baldintza horietan, noizean behin kondentsazio moderatua gerta daiteke tenperatura aldaketen ondorioz.
Onartutako funtzionamendu-baldintzak: hezetasun erlatiboak ez du % 95 gainditzen ageriko kondentsaziorik gabe.
Instalazio baldintzak:
WESTKING-EN FUSE horizontalean edo bertikalki instalatu behar da benetako egoeraren arabera. Instalatzean, ziurtatu argiztapena 8 mm baino txikiagoa ez dela eta ihesaren distantzia 10 mm baino txikiagoa ez dela. Instalazio baldintzak honako hauek dira:
a) Dardara eta inpaktu-bibrazio nabarmenik ez duten lekuetan;
b) Leherketa-arriskurik gabeko eta metalak herdoildu eta isolamendua suntsi ditzaketen gas edo hautsik ez duten medioetan;
c) Euri, elur edo izotz inbasiorik gabeko lekuetan.
Enbalatzea eta biltegiratzea:
Enbalajea: paper korrugatua barruko kaxa, kanpoko kartoia, euria, hezetasuna eta segurtasun marka hauskorrak dituena.
Biltegiratzea: Tenperatura -40 °C eta 40 °C artean; hezetasun erlatiboa 40 °C-tan % 70, % 80 30 °C-tan eta % 90 20 °C-tan beherago ez gainditzen; iragazgaitza, saihestu ur likidoarekin kontaktua eta deformazioa hezetasuna xurgatzearen ondorioz; suaren aurkakoa.
Erabilera eta mantentze-lanak:
WESTKING-EN FUSIBILA aldian-aldian garbitu eta zaindu behar du langile dedikatuek, finkagailuen egoera ikuskatu eta funtzionamendu segurua ziurtatu. Metxa-elementua urtzen denean, ordezkatu zehaztapen bereko metxa batekin, eta arreta jarri oinarritik hautsa eta bestelako kutsatzaileak kentzeko.
