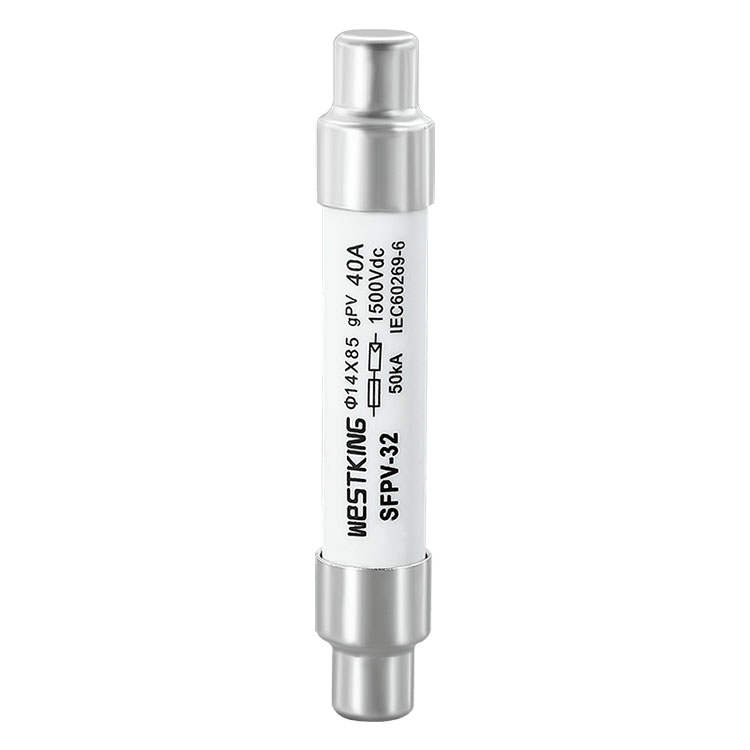

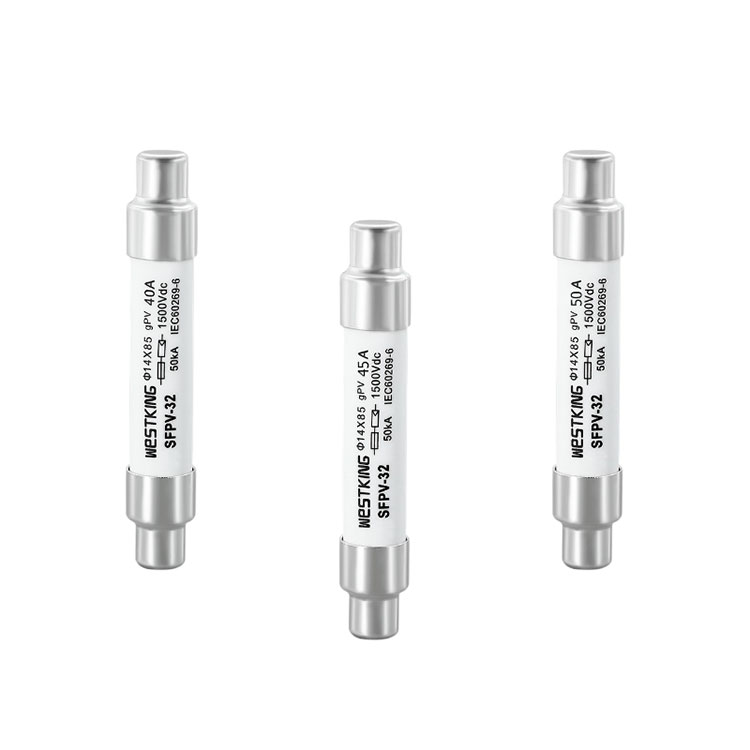

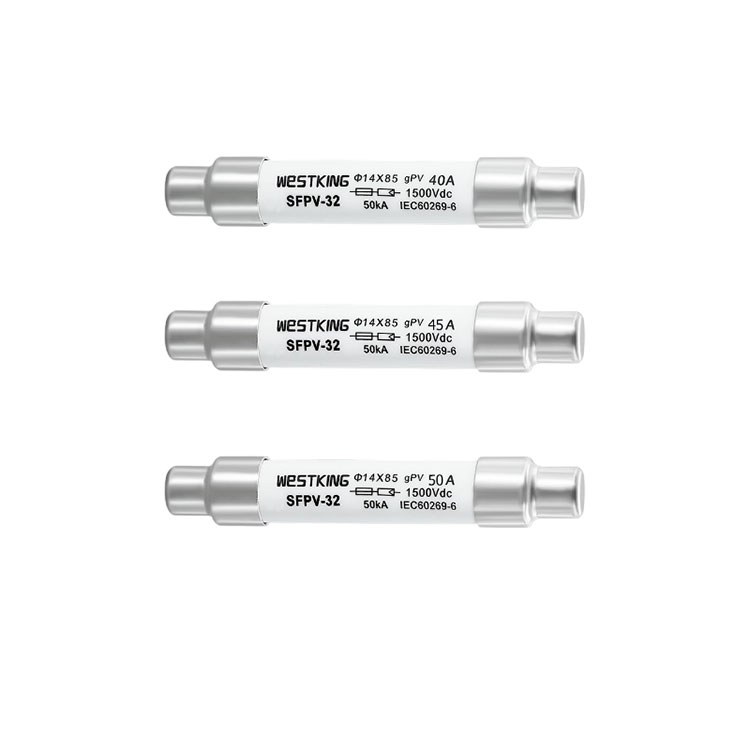

10/14x85 GPV 1500VDC Fusible Link

10/14x85mm gPV 1500VDC Fuse Link-en sarrera10/14x85 GPV 1500VDC Fusible Link10X85mm Fuse links seriearen egungo hedapenaren luzapena markatzen du. 50A-ko gehienezko korronte nominalarekin, eskala handiko zentral fotovoltaiko ugariren eskakizunak eraginkortasunez betetzen ditu. Fusible-lotura guztiek 85 mm-ko luzera uniformea partekatzen dute eta SFPV-32BX oinarri fotovoltaikoa erabiltzen dute, lehendik dagoen 10X85 mm seriearekin bateragarritasuna bermatuz.

Bidali kontsulta

Produktuaren Deskribapena

10/14x85mm gPV 1500VDC Fusible Link10/14x85 GPV 1500VDC Fusible Link10X85mm Fuse links korronte hedapenaren luzapena da, 50A-ko gehienezko korronte nominalarekin. Honek eskala handiko zentral fotovoltaiko askoren eskakizunei erantzuten die. Fusible-lotura guztiek 85 mm-ko luzera dute eta 10X85 mm-ko oinarri fotovoltaiko bera erabiltzen dute, SFPV-32BX.

10/14x85 GPV 1500VDC Fusible LinkDatu teknikoak

• Tentsio nominala:	1500Vdc edo 1200Vdc
• Korronte nominalak:	25A...50A
•Erabilera kategoria:	gPV
• Hausteko ahalmen baloratua:	50 kA
•Etenen gutxieneko balorazioa:	1,35·In
• Fusiorik gabeko korrontea:	1,13·In
•Biltegiratzeko tenperatura:	-40°C ... 90°C
• Funtzionamendu tenperatura:	-40°C ... 85°C

•Giro-tenperatura 25°C baino handiagoa bada, begiratu WESTKING-en fusibleen tenperatura zuzentzeko koefizienteen taula eta erabiltzailearen eskuliburua.

10/14x85 GPV 1500VDC Fusible LinkArauak

IEC/EN 60269-1 Fusibleak - baldintza orokorrak

IEC/EN 60269-6 Eguzki-sistema fotovoltaikoetarako fusibleak

UL248-19 Lotura fotovoltaikoak

RoHS betetzen duena

10/14x85 GPV 1500VDC Fusible LinkGAKO EZAUGARRI/ABANTAILAK

Biderkatzaile baxuko korrontearen gainkarga abiarazi daiteke

Alumina handiko zeramika erabiltzen du

Energia kontsumo txikia

Fusible elementuak Japoniako Toshiba hartzen du, fusio-ezaugarri egonkorra duena

10/14x85 GPV 1500VDC Fusible LinkAPLIKAZIOAK

PV moduluetarako lineako babesa eskaintzen du

Konbinatzaile-kutxa aplikazioetarako aproposa

Sistema fotovoltaiko guztietan erabiltzeko egokia

Soka/matrize mailako babesa eskaintzen du PV sistemetarako

Ezin hobeto funtzionatzen du inbertsoreekin eta bateriaren karga kontrolagailuekin

Ziurtagiriak

is09001 iatf16949

TUV CE

Jatorria

Txina

10/14x85 GPV 1500VDC Fusible LinkEZAUGARRI ELEKTRIKOAK

Korronte nominatua	I2t (A2s)		Potentzia galera (w) 1.0 In	Pisu garbia
Korronte nominatua	Urtzen	Garbiketa	Potentzia galera (w) 1.0 In	Pisu garbia
25A	5	16	0.9	31g
30A	380	1400	5.6
32A	390	1800	6.3
35A	410	2000	7.4
40A	460	2450	8.5
45A	530	3200	9.6
50A	600	3800	10.5

t-I ezaugarriak

Neurriak (mm)

FUSE oinarri bateragarriak

tenperatura zuzentzeko koefizienteen taula

Deskribapena:

1. Fusibleak normalean funtzionatzen du -5 °C eta 40 °C arteko tenperatura tartean, eta ez da zuzenketa gehigarririk behar.

2. Onartutako erabilera-baldintzak -40 °C eta 85 °C artekoak dira.

3. Onartutako erabilera-baldintzen barrutian, ikusi taula hau.

Eguzki energia fotovoltaikoaren sorkuntzaren eta eskala handiko zentral fotovoltaikoen arloan, WESTKING-en kalitate handiko fusibleek funtsezko zeregina dute. Txinako fusibleen industriaren ordezkari gisa, WESTKINGek sistema fotovoltaikoetarako egokiak diren fusible sorta bat eskaintzen du, babes eta fidagarritasun bikainak eskainiz. Fusible hauek modulu fotovoltaikoak, inbertsoreak, kableak eta banaketa-sistemak babesteko erabiltzen dira batez ere, ekipoen kalteak eta segurtasun arriskuak saihesten dituzten fusio azkarreko ezaugarriekin. Gainera, WESTKING fusibleek fusio-korronte baxuak dituzte, sistemaren hutsegite tasak murrizten dituztenak. Eskala handiko zentral fotovoltaikoek faktoreak kontuan izan behar dituzte, hala nola, fusibleen ahalmena, tentsio nominala eta fusio-abiadura, fusible egokiak aukeratzerakoan. WESTKING fusibleek akatsen galerak murrizten dituzte eta energia sortzeko eraginkortasuna hobetzen dute. Aplikazio praktikoetan, beharrezkoa da fusibleak aldizka ikuskatu eta ordezkatzea. Energia fotovoltaikoa sortzeko industria globala garatzen den heinean, kalitate handiko fusibleen eskaria hazi egingo da. Txinako fusibleen fabrikatzaile nagusi gisa, WESTKINGek etengabe hobetuko du produktuaren errendimendua lan-baldintza konplexuagoetan erabiltzen diren fusible fotovoltaikoen beharrak asetzeko.
