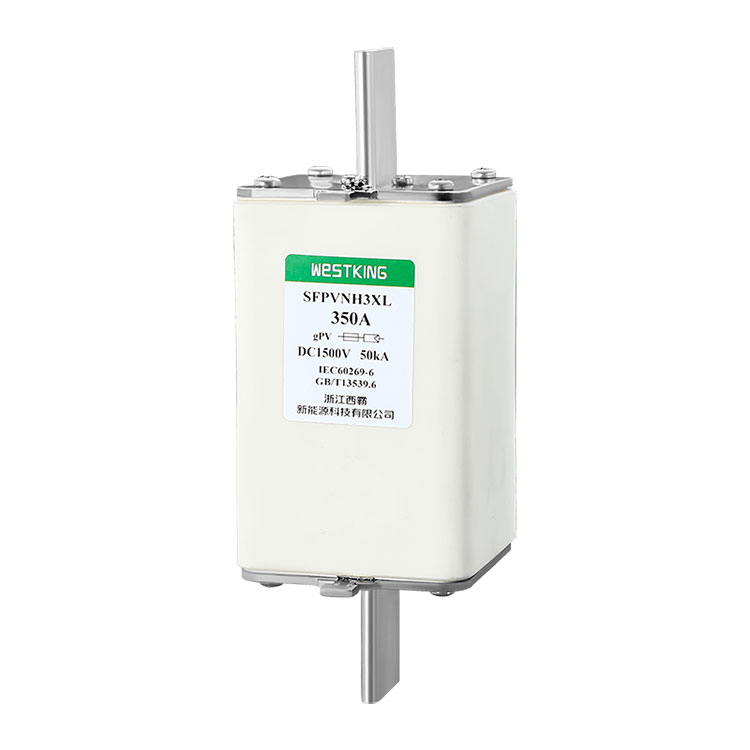

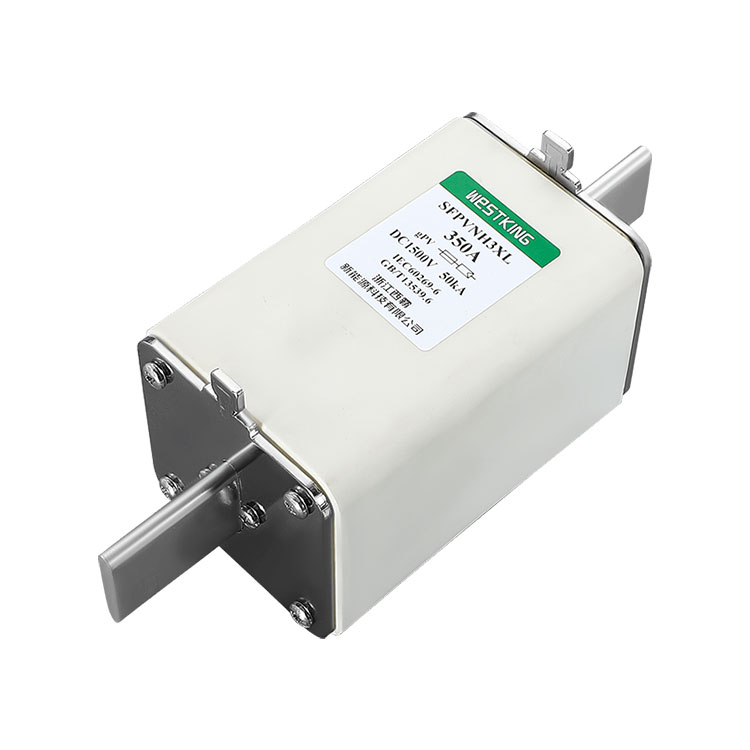

NH3XL GPV 1500VDC Fusible Link

Energia fotovoltaikoaren sorkuntza sistemen barruan, WESTKINGen fusibleakNH3XL GPV 1500VDC Fusible Linkfuntsezko zeregina du zirkuituak eta ekipoak babesteko gainkorronteen eta zirkuitu laburren gertaeren ondoriozko kalte potentzialen aurrean. Fusible hauek konfigurazio fotovoltaikoen hainbat segmentutan aplikazio zabala aurkitzen dute, zelula-kateen zirkuituetan, inbertsorearen sarrera/irteera zirkuituetan, bateria kargatzeko zirkuituetan eta sarera konektatutako inbertsore zirkuituetan barne.

Bidali kontsulta

Produktuaren Deskribapena

Energia fotovoltaikoa sortzeko sistemetan, WESTKINGen fusibleakNH3XL GPV 1500VDC Fusible Linkbatez ere zirkuituak eta ekipoak gainkorronteek eta zirkuitu labur-korronteek eragindako kalteetatik babesteko erabiltzen dira. Fusible hauek oso erabiliak dira zelula fotovoltaikoen kate-zirkuituetan, inbertsorearen sarrera/irteera-zirkuituetan, bateriak kargatzeko zirkuituetan eta sarera konektatutako inbertsore-zirkuituetan, etab., sistemaren fidagarritasuna eta egonkortasuna hobetzeko. WESTKING-en metxak kalitate handiko materialez eginda daude eta eskulan bikainez fabrikatuta daude, errendimendu handikoa, instalazio erraza eta diseinu trinkoa, eszenatoki ezberdinetako beharrak ase ditzakeena.

NH3XL GPV 1500VDC Fusible LinkDatu teknikoak

• Tentsio nominala:	1500Vdc
• Korronte nominalak:	350A...630A
•Erabilera kategoria:	gPV
• Hausteko ahalmen baloratua:	50kA
•Etenen gutxieneko balorazioa:	1,35·In
• Fusiorik gabeko korrontea:	1.13·In
•Biltegiratzeko tenperatura:	-40°C ... 90°C
• Funtzionamendu tenperatura:	-40°C ... 85°C

•Giro-tenperaturak 25°C gainditzen dituenean, ikusi WESTKING Eguzki-fusibleen tenperatura zuzentzeko taulara.

NH3XL GPV 1500VDC Fusible LinkArauak

IEC/EN 60269-1 Fusibleak - baldintza orokorrak

IEC/EN 60269-6 Eguzki-sistema fotovoltaikoetarako fusibleak

UL248-19 Lotura fotovoltaikoak

RoHS betetzen duena

NH3XL GPV 1500VDC Fusible LinkGAKO EZAUGARRI/ABANTAILAK

Tentsio handiko alumino zeramika erresistentea

Falla-korronte baxuak eteteko gai da

Tenperatura igoera baxua

Zehaztasunez zigilatutako fusible-elementua

Energia kontsumo txikia

NH3XL GPV 1500VDC Fusible LinkAPLIKAZIOAK

Inbertsoreekin eta bateriaren karga-kontrolagailuekin bateragarria da gailu honek lineako fotovoltaiko moduluen babesa eskaintzen du eta konbinazio-kutxa aplikazioetarako egokia da.

Sistema fotovoltaiko guztietan erabiltzeko egokia da eta babesa eskaintzen du PV sistemen kate/matrize mailan.

Ziurtagiriak

• is09001 iatf16949

Jatorria

Txina

EZAUGARRI ELEKTRIKOAK

Korronte nominatua	I2t (A2s)		Potentzia galera (w) 1.0 In	Pisu garbia
Korronte nominatua	Urtzen	Garbiketa	Potentzia galera (w) 1.0 In	Pisu garbia
350A	44000	136000	80	1600g
400A	56000	180000	88
450A	60000	260000	95
500A	70000	290000	106
550A	80500	320000	112
630A	89000	370000	126
