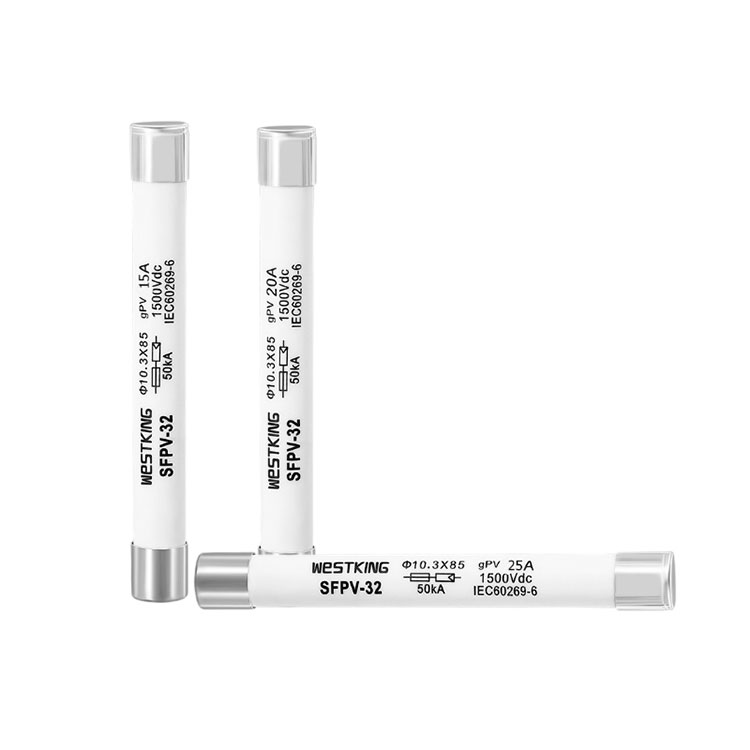

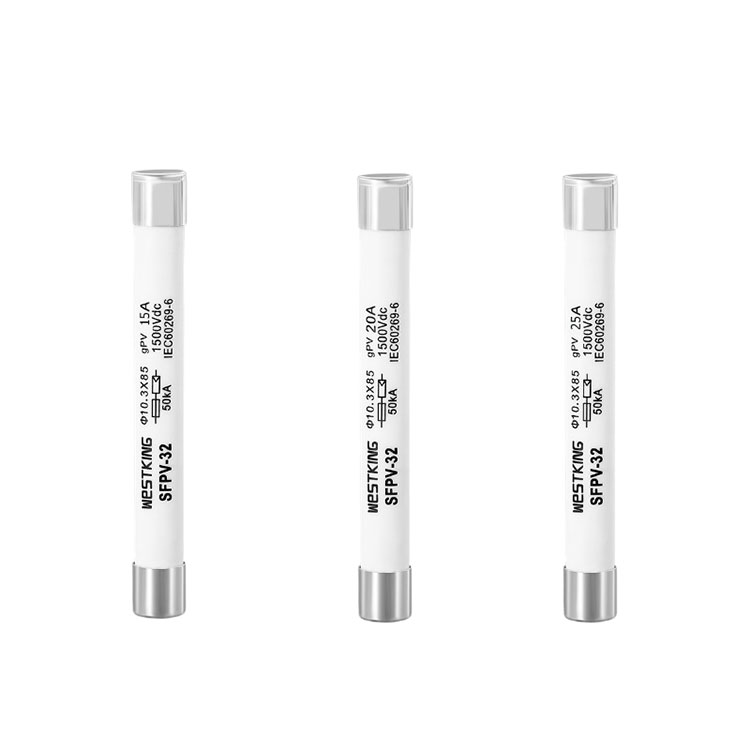

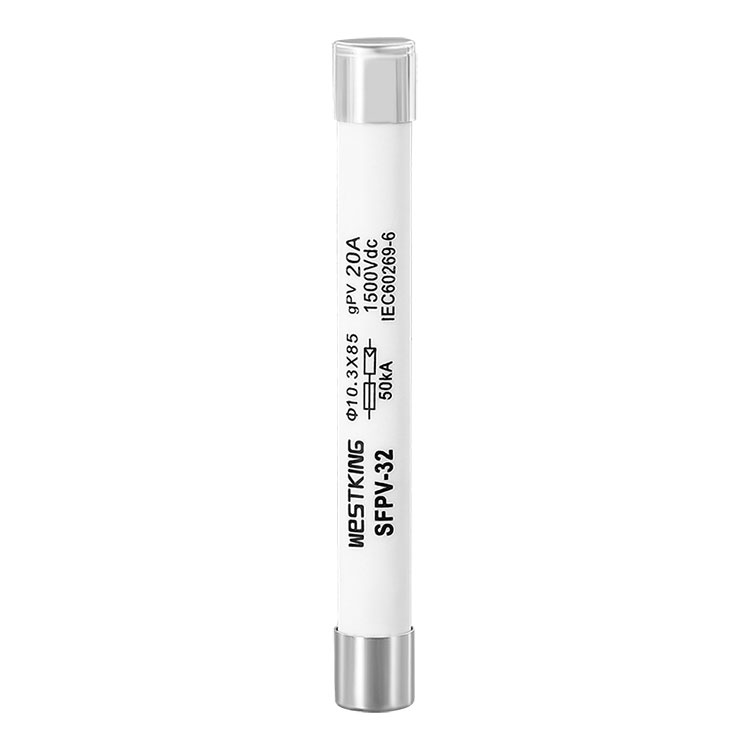

10x85mm GPV 1500VDC Fusible Link

Sistema fotovoltaikoen baldintza zorrotzak jasateko egina, WESTKING-en SOLAR 10X85mm fotovoltaiko (PV) fusible seriea.10x85mm GPV 1500VDC Fusible Linkerresilientziaren lekuko gisa nabarmentzen da. Fusible hauek ziklo proba handiak egin dituzte eta TUV eta CE ziurtagiriak dituzte, fidagarritasuna eta industriako estandarrak betetzen dituztela egiaztatzen dutenak.

Bidali kontsulta

Produktuaren Deskribapena

WESTKING-en SOLAR 10X85mm Fotovoltaikoko (PV) fusible seriea bereziki diseinatuta dago sistema fotovoltaikoen tenperatura gogorrak eta egungo zikloak jasateko. Fusible hauek ziklo proba zorrotzak egin dituzte eta TUV eta CE ziurtagiria lortu dute. Bi muturretako metalezko txapelak zilarrezko xafladurarekin tratatzen dira, eta zeramikazko zatiak alumina handiko zeramikaz eginda daude, tentsio altuko eta arku handiekiko erresistentzia bermatuz. 1500 VDC-ko fusible hauek korronte nominalaren 1,35 aldiz gutxieneko haustura-ahalmen baxu baterako diseinatuta daude, zirkuitu eten segurua ahalbidetuz akats baxuko korronte-baldintza tipikoetan.

10x85mm GPV 1500VDC Fusible LinkDatu teknikoak

• Tentsio nominala:	1500Vdc edo 1200Vdc
• Korronte nominalak:	2A...25A
•Erabilera kategoria:	gPV
• Hausteko ahalmen baloratua:	50 kA
•Etenen gutxieneko balorazioa:	1,35·In
• Fusiorik gabeko korrontea:	1,13·In
•Biltegiratzeko tenperatura:	-40°C ... 90°C
• Funtzionamendu tenperatura:	-40°C ... 85°C

Arauak

IEC/EN 60269-1 Fusibleak - baldintza orokorrak

IEC/EN 60269-6 Eguzki-sistema fotovoltaikoetarako fusibleak

UL248-19 Lotura fotovoltaikoak

RoHS betetzen duena

10x85mm GPV 1500VDC Fusible LinkGAKO EZAUGARRI/ABANTAILAK

Uneko kolpeak jasaten ditu

Tenperatura altuko eta baxuko inguruneak jasaten ditu

Tenperatura igoera baxua, bizitza luzea

Errendimendu fidagarria bermatzen du muturreko tenperaturan ere

10x85mm GPV 1500VDC Fusible LinkAPLIKAZIOAK

PV moduluen lineako babesa Inbertsoreekin eta bateriaren karga-kontrolagailuekin bateragarria

Konbinatzaile-kutxa aplikazioetarako egokia

Sistema fotovoltaiko guztietan aplikagarria

FV sistemen kate/matrize mailan babesa eskaintzen du

10x85mm GPV 1500VDC Fusible LinkZiurtagiriak

is09001 iatf16949

TUV CE

Jatorria

Txina

EZAUGARRI ELEKTRIKOAK

Korronte nominatua	I2t (A2s)		Potentzia galera (w) 1.0 In	Pisu garbia
Korronte nominatua	Urtzen	Garbiketa	Potentzia galera (w) 1.0 In	Pisu garbia
2A	3.5	12	1.5	19 g
3A	8	18	1.8
4A	16	35	2
5A	30	66	2.1
6A	46	130	2.3
8A	55	200	2.7
10A	70	270	3.2
12A	95	360	3.5
15A	130	400	4.0
20A	220	750	4.8
25A	350	1000	5.0

t-I ezaugarriak

Neurriak (mm)

FUSE oinarri bateragarriak

tenperatura zuzentzeko koefizienteen taula

Deskribapena:

1. Fusibleak normalean funtzionatzen du -5 °C eta 40 °C arteko tenperatura tartean, eta ez da zuzenketa gehigarririk behar.

2. Onartutako erabilera-baldintzak -40 °C eta 85 °C artekoak dira.

3. Onartutako erabilera-baldintzen barrutian, ikusi taula hau.

Westking-en metxa fotovoltaikoko osagaia, fusible-elementua, konpainiak independenteki diseinatu eta garatzen du, eta doitasun handiko moldearen prentsaketaz ekoizten du. Metxak kanal estu ugari ditu, eta horrek metxaren zehaztasuna bermatzen du. Hau laser ebaketa teknologia erabiltzen duten fabrika askoren desberdina da. Laser ebaketaren printzipioa metxa tenperatura altuetan urtzea da, eta horrek behin tenperatura altuek metxa kaltetu egiten dute eta bere bizitza iraupena murrizten du. Urtze aurreko eta urtze-fenomeno anormalak ere egon daitezke. Westking-ek segurtasuna eta fidagarritasuna betetzen ditu beti oinarri gisa, eta kalitate handiko fusibleak ekoizten ditu, energia bihurtzeko hobekuntza handiagoak ahalbidetuz.
